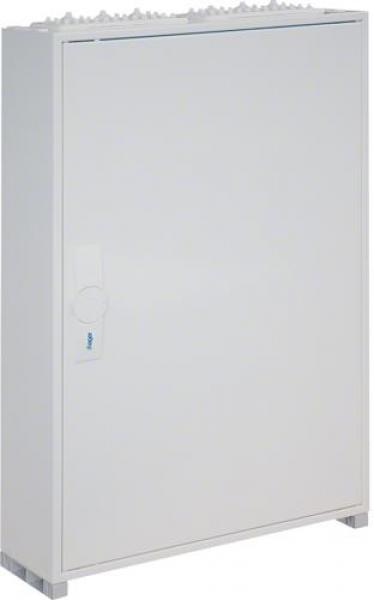

Feldverteiler Aufputz, 800x550x161, univers, IP44, SKII, 120PLE, QuickConnect
Aufputz Feldverteiler, H:800 x B:550 x T:161mm nach DIN EN 61 439-1/-3 und DIN 43 870 für Geräte bis 125 A. Gehäuse aus pulverbeschichtetem Stahl mit Türen, optional 2-flügelig ab 800 mm Breite. Ausstattung: profilierte Tragschienen, Hutschienen mit 125 mm Mittenabstand, PE/N-QuickConnect-Klemmen, flexible Leitungseinführungen. Türen mit einstellbaren Scharnieren, 110° Öffnungswinkel, Dreipunkt-Stangenverschluss.
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Technische Daten:
- Montage auf: Aufputz
- Anzahl der Schienen: 10
- Anzahl Reihen: 5
- Anzahl Felder: 2
- Anzahl Module: 120
- Höhe: 800 mm
- Breite: 550 mm
- Tiefe: 165 mm
- Anzahl Schranktüren: 1
- Anzahl der Schlösser: 1
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
- Werkstoff: Stahl
- Schutzklasse: Schutzklasse II
- Stoßfestigkeit IK: IK09
- IP-Klasse (Ingress Protection): IP44
- Halogenfrei: Nein
- Schließungstyp: Ohne Schloss
| Höhe [mm] | 800 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 161 |
| Felder | 2 |
