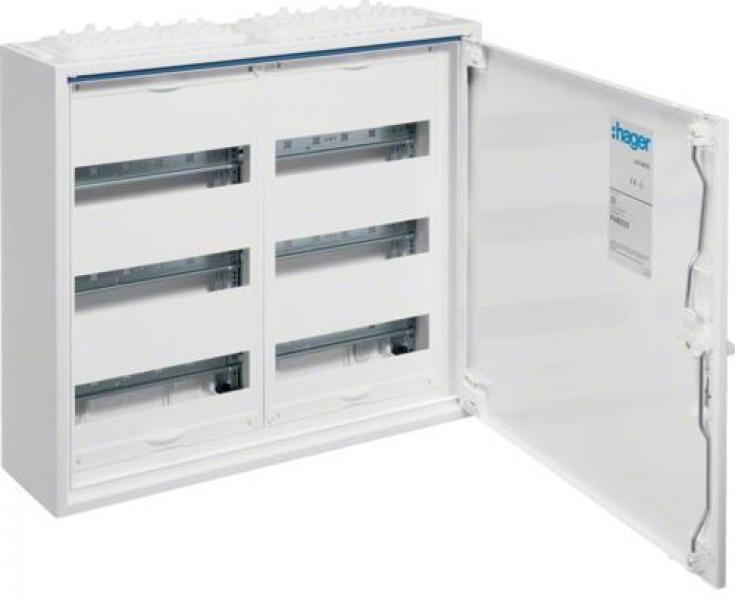

Feldverteiler Aufputz, 500x550x161, univers, IP44, SKII, 72PLE, QuickConnect
Aufputz Feldverteiler, H:500 x B:550 x T:161mm nach DIN EN 61 439-1/-3 und DIN 43 870, für bis zu 125 A ausgelegt. Ausstattung: pulverbeschichtetes Stahlblech, profilierte Tragschienen, Hutschienen mit 125 mm Mittenabstand, PE/N-QuickConnect-Klemmen. Tür mit einstellbaren Scharnieren, 110° Öffnungswinkel, Dreipunkt-Stangenverschluss. Leitungseinführungen durch flexible Flanschplatten.
Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.
Technische Daten:
- Montageart: Aufputz/Unterputz/teilversenkt
- Höhe installiertes Produkt: 500 mm
- Breite installiertes Produkt: 550 mm
- Tiefe installiertes Produkt: 161 mm
- Anzahl Felder: 2
- Anzahl Module: 72
- Schutzklasse: Schutzklasse II
- Schutzart: IP44
- RAL Farbnummer: 9010
- Farbe: weiß
- AnzahlTüren: 1
- Anzahl der Verteilerreihen: 6
- Anzahl der Schlösser: 1
- Material des Gehäuses: Stahl
- Türschliessungstyp: Klappgriff mit Vorreiber
| Höhe [mm] | 500 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 161 |
| Felder | 2 |
