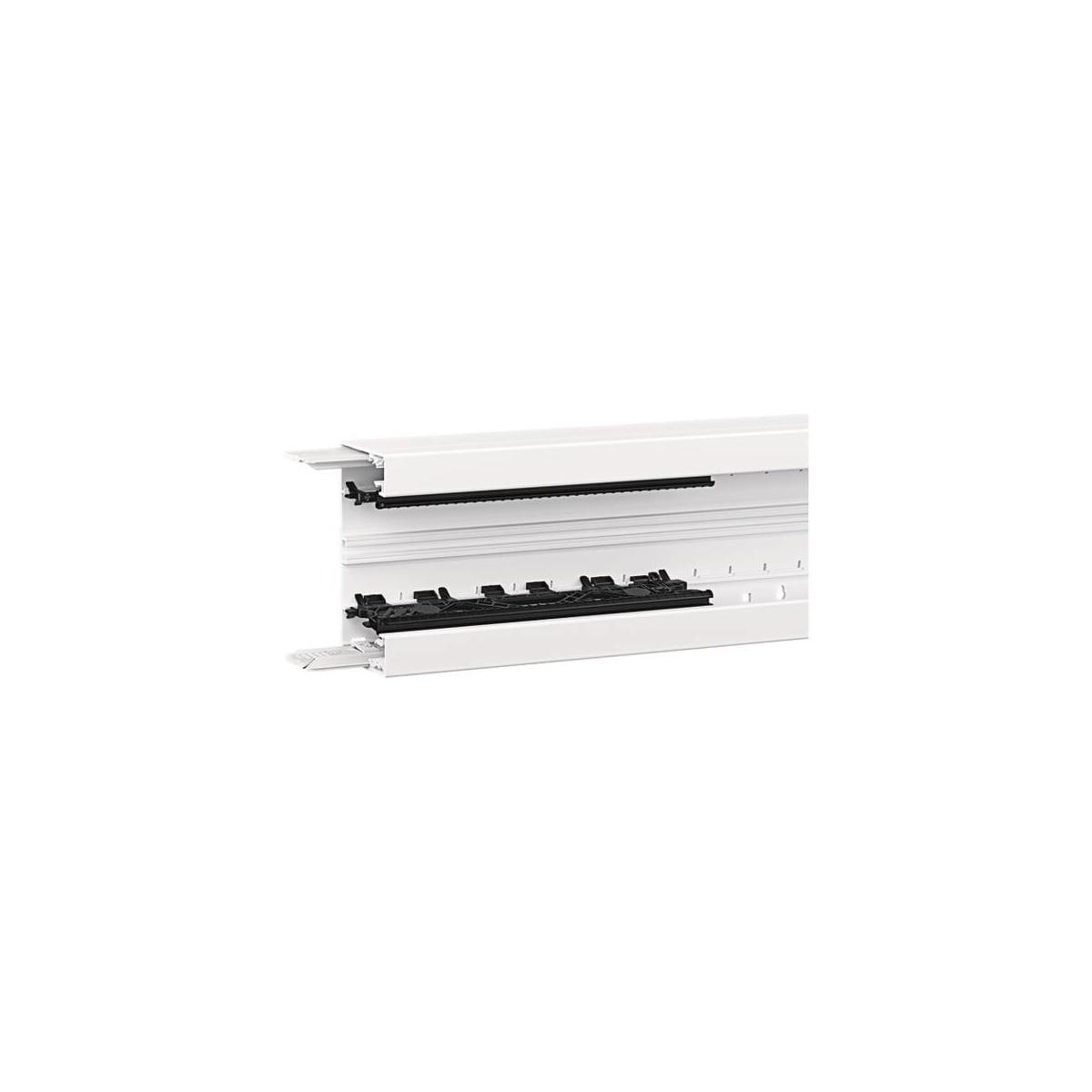

Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in vw. Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich. Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Technische Daten:
- Farbe: verkehrsweiß
- RAL Farbnummer: 9016

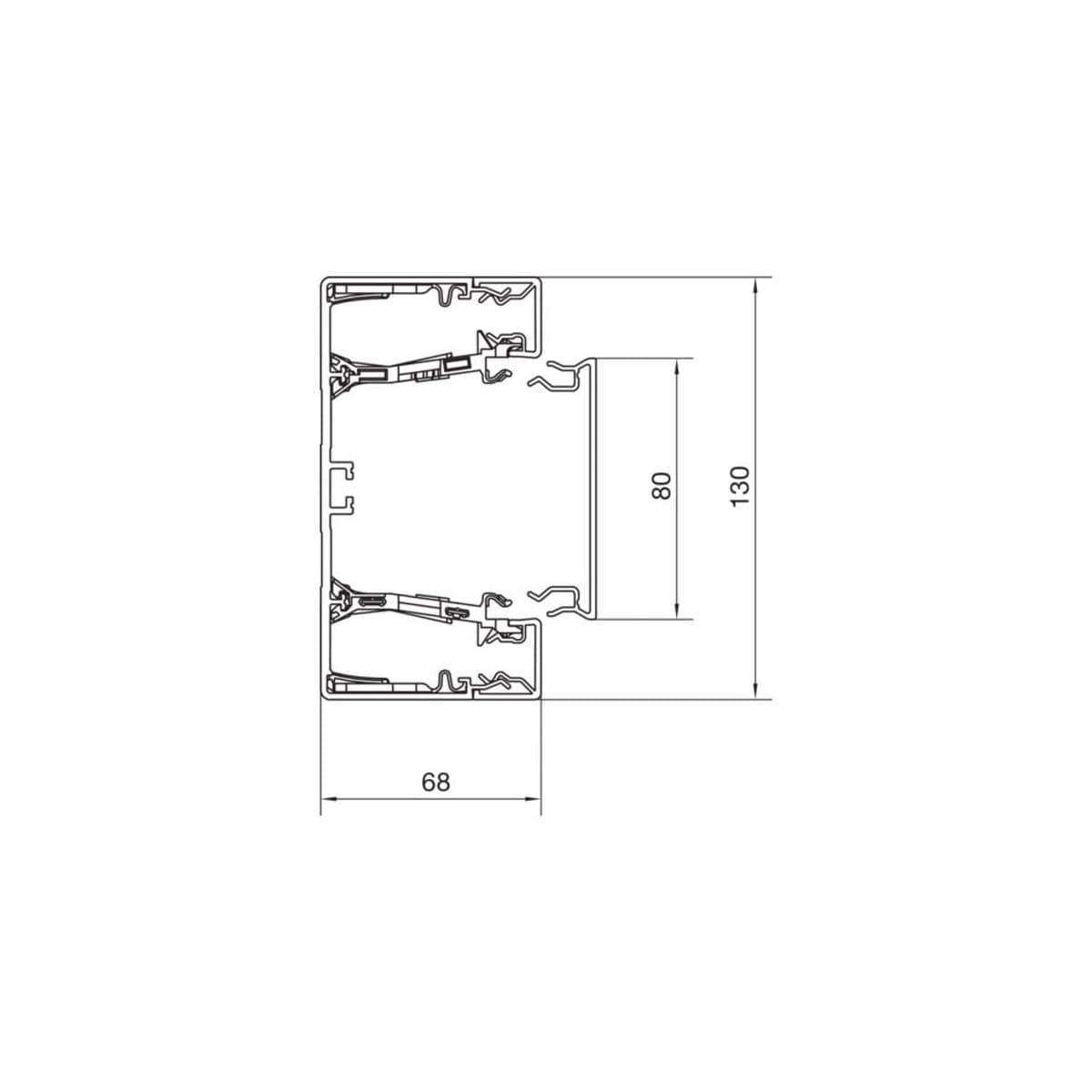

- Kanalhöhe: 68 mm
- Kanalbreite: 130 mm
- OT-Breite: 80 mm
- Länge: 2000 mm
- Lichter/innerer Querschnitt: 6900 mm²
- Max. Leitungsbelegung Ø 11 mm ? Füllgrad 0.5 mit/ohne Geräteeinbau: 13 / 29
- Format Geräteeinbaumöglichkeit: Standard 60mm, CEE, Ecoline, Inline, EIB, Automateneinbau
- Anzahl der einsetzbaren Oberteile: 3
- Ausführung Rückwand (Innenseite) [Geräteeinbaukanal]: durchlaufendes C-Profil
- Anzahl steckbare Trennwände: 1
- Bodenlochungen: Mit Bodenlochung
- Kanalverbindung: Vormontierte Kupplungen
- Mit Schutzfolie: Ja
- Werkstoff: PVC
- Oberfläche: unbehandelt
- Halogenfrei: Nein
| Produkttyp | Kanalunterteil |
| Farbe | verkehrsweiß |
| Höhe [mm] | - |
| Breite [mm] | 130 |
| Ausführung | Kunststoff |
| Länge [mm] | 2000 |
