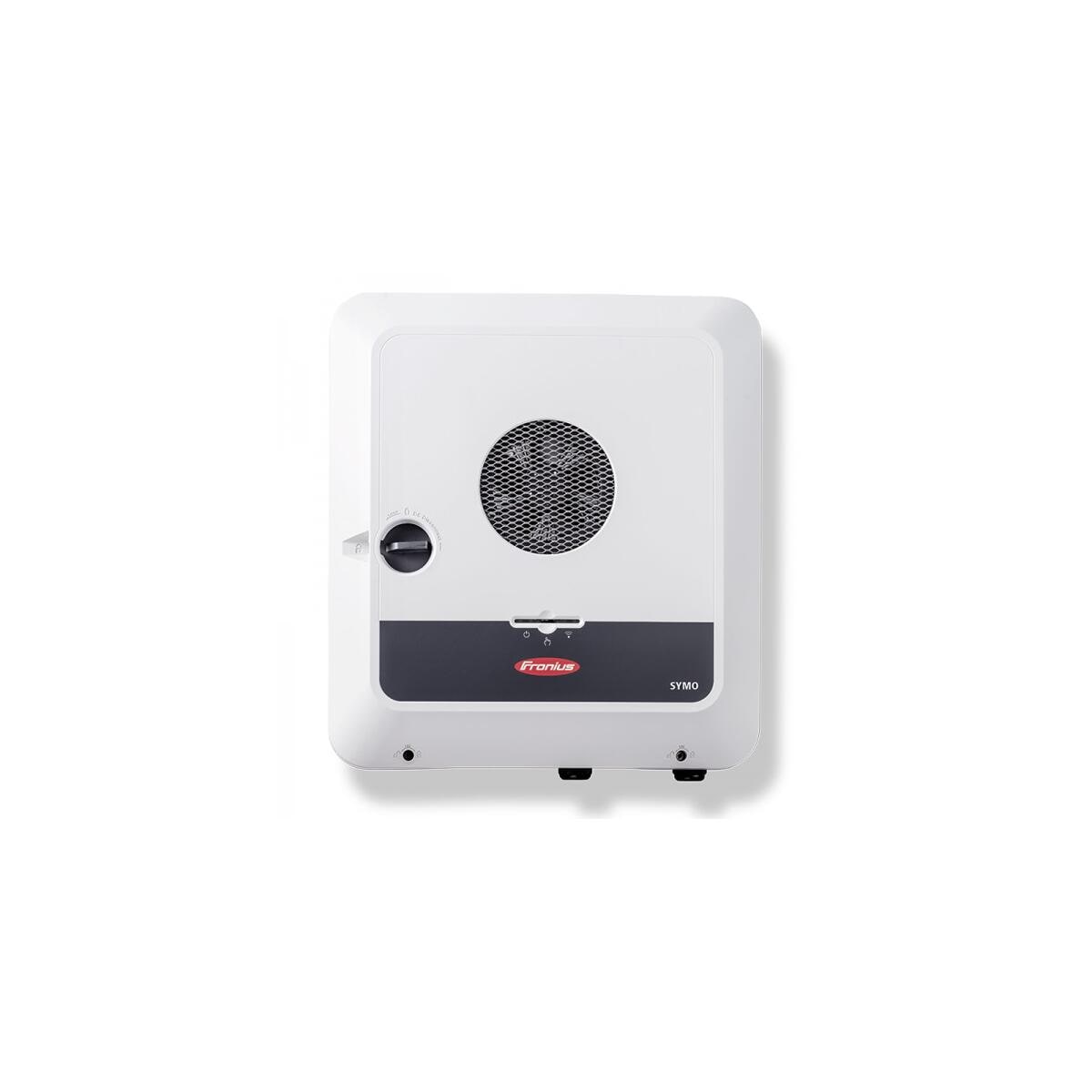

Fronius Symo GEN24 6.0 Plus Hybrid-Wechselrichter, 6 kW, weiß (4,210,153,002)

Wechselrichter für private PV-Anlagen mit PV Point oder Full Backup

Der dreiphasige Hybrid-Wechselrichter Fronius GEN24 Plus ist das ideale Herz für private PV-Anlagen. Der Fronius GEN24 Plus bietet mit PV Point eine integrierte Basisnotstromversorgung oder sogar eine umfassende Notstromlösung durch die Anschlussmöglichkeit eines Batteriespeichers.

Der Hybrid-Wechselrichter Fronius GEN24 Plus ermöglicht durch die Nutzung eines Batteriespeichers die Energieselbstversorgung für Strom, Wärme, Kälte und E-Mobilität. Damit verfügt Fronius GEN24 Plus mit Full Backup auch über eine Notstromlösung, die selbst 3-phasige Verbraucher ? beispielsweise Wärmepumpen? versorgt. Dank Multi Flow Technology ermöglicht der Hybrid-Wechselrichter sogar im Notstrommodus parallele Energieflüsse im System.*

*Die Full Backup Notstromoption ist für den Fronius Symo GEN24 Plus 3.0-5.0 nicht verfügbar. Für das Full Backup werden zusätzliche externe Komponenten zur Netzumschaltung benötigt. Nähere Informationen dazu finden Sie in der Bedienungsanleitung.

Technische Daten:

EINGANGSDATEN

• Anzahl MPP-Tracker: 2
• Max. Eingangsstrom (Idc max): 25 / 12,5 A
• Max. Kurzschlussstrom Modulfeld: 40,0 / 20,0 A
• DC Eingangsspannungsbereich (Udc min - Udc max): 80-1000V
• Einspeisung Startspannung (Udc start): 80 V
• Nominale Eingangsspannung (Udc,r): 610 V
• MPP-Spannungsbereich (Umpp min - Umpp max): 174-800 V
• Nutzbarer MPP-Spannungsbereich: 80-800
• Anzahl DC-Anschlüsse: 2/1
• Max. PV-Generatorleistung (Pdc max): 9 kWpeak

AUSGANGSDATEN

• AC-Nennleistung (Pac,r): 6000 W
• Max. Ausgangsleistung (Pac max): 6000 VA
• Max. AC-Ausgangsstrom: 16,4 A
• Netzanschluss (Uac,r): 3~NPE 400/230, 3~NPE 380/220 V
• AC Spannungsbereich (Umin - Umax): 154 - 280 V
• Frequenz (fr): 50 / 60 Hz
• Frequenzbereich (fmin - fmax): 45-66 Hz
• Klirrfaktor: <3% @Pnom (230/400VAC 50Hz)
• Leistungsfaktor (cos ?ac,r): 0,7-1 ind,/cap,
• Notstrom: 3~NPE 400 V / 230 V
• Nom. AC-Ausgangsstrom (380VAC): 9,1 A
• Nom. AC-Ausgangsstrom (400VAC): 8,7 A

ALLGEMEINE DATEN

• Abmessung / Breite: 529 mm
• Abmessung / Höhe: 595 mm
• Abmessung / Tiefe: 180 mm
• Gewicht: 23,38 kg
• Gewicht inkl. Verpackung: 28,5 kg
• Schutzart: IP66
• Schutzklasse: 1
• Überspannungskategorie (DC / AC): 2 / 3
• Nachtverbrauch: <10 W
• Wechselrichterkonzept: Trafolos
• Kühlung: Geregelte Luftkühlung
• Montage: Innen- und Außenmontage
• Umgebungstemperatur-Bereich: -25°C - +60°C
• Zulässige Luftfeuchtigkeit: 0 - 100%
• Max. Höhe über dem Meeresspiegel: 3000m / 4000m
• Anschlusstechnologie DC PV: 3x DC+ und 3x DC- push-in Federzugklemmen 2,5 - 10 mm²
• Anschlusstechnologie DC Batterie: 1x BATT+ und 1x BATT- push-in Federzugklemmen 2,5 - 10 mm²
• Anschlusstechnologie AC: 5 polige AC push-in Federzugklemmen 1,5 - 10 mm², 3 polige Notstrom push-in Federzugklemmen 1,5mm² - 10mm², 5x PE Schraubklemmen 2,5 - 16 mm²
• Zertifikate und Normerfüllung: IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126,
• VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7)
• Notstromfunktionen: PV Point, Full Backup 4)
• Kompatible Batterien: BYD Battery-Box Premium HVS/HVM 5) & LG FLEX
• Geräuschemissionen: 47 dB(A)
• Störemissionsklasse: B

WIRKUNGSGRAD

• Max. Wirkungsgrad (PV - Stromnetz): 98,2 %
• Europäischer Wirkungsgrad (?EU): 97,7
• ? bei 5 % Pac,r: 92,9
• ? bei 10 % Pac,r: 95,8
• ? bei 20 % Pac,r: 97,3
• ? bei 25 % Pac,r: 97,6
• ? bei 30 % Pac,r: 97,8
• ? bei 50 % Pac,r: 98,1
• ? bei 75 % Pac,r: 98,2
• ? bei 100 % Pac,r: 98,2
• MPP-Anpassungswirkungsgrad: >99,9 %

SCHUTZEINRICHTUNGEN

• DC-Isolationsmessung: Ja
• Überlastverhalten: Arbeitspunktverschiebung, Leistungsbegrenzung
• DC-Trennschalter: Ja
• DC Verpolungsschutz: Ja

SCHNITTSTELLEN

• WLAN / 2x Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
• 6 digitale Ein-/ Ausgänge + 6 digitale Eingänge: Anbindung an Rundsteuerempfänger, Energiemanagement
• Notausschaltung (WSD): Ja
• Datalogger und Webserver: Integriert
• 2x RS485: Modbus RTU SunSpec (Drittanbieter) / Fronius Smart Meter, Batterie, Fronius Ohmpilot

AUSGANGSDATEN PV POINT

• Nom. Ausgangsleistung: 3000 VA
• Nom. AC -Ausgangsstrom (Iac max): 13 A
• Netzanschluss: 1 ~ NPE 220 V / 230 V
• Frequenz: 53 Hz / 63 Hz
• Max. Umschaltezeit PV-Point: 20 s
• Max.Umschaltezeit Full Backup: 35 s
• Frequenz im Notstrombetrieb: 53 Hz

BATTERIEANSCHLUSS

• Anzahl DC-Eingänge: 1
• Max. Eingangsstrom (Idc max): 22 A
• Max. Eingangs- / Ausgangsleistung (abhängig von angeschlossener Batterie): 6220 W
• Max. AC-Ladungsleistung (abhängig von angeschlossener Batterie): 6000 W
• Min. DC-Eingangsspannung: 160 V
• Max. DC-Eingangsspannung: 531 V
