Fischer TA M 8 Schwerlastanker, 12x56 mm, (090246)

Produktbeschreibung:

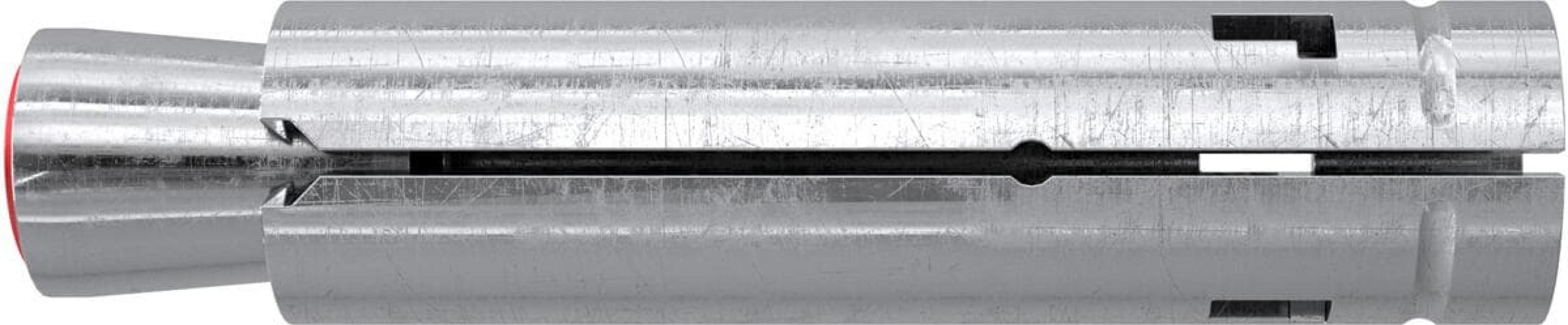

Der fischer Schwerlastanker TA M ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Kunststoffkappe schützt das Gewinde vor Verschmutzung. Dieses bleibt dadurch gängig. Der Schwerlastanker ist ideal für die Befestigung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton.

Top Features:

• Einfache Montage durch geringe Setzenergie.
• Geringe Achs- und Randabstände durch gleichmäßige Lasteinleitung.
• Oberflächenbündige Montage durch lösbare Schraubverbindungen.
• Hohe Flexibilität durch Verwendung handelsüblicher Schrauben und Gewindestangen.
• ETA-Zulassung für ungerissenen Beton.

Anwendung und Zulassung:

Anwendungen:

• Stahlkonstruktionen
• Handgriffe
• Konsolen
• Leitern
• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden
• Abstandskonstruktionen

Baustoffe:
Zugelassen für:

• Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Zulassung:

• ETA-04/0003 (gvz)
• DoP No. 0756-CPD-0289
• PB III / B-03-049

Funktionsweise / Montage:

• Der TAM ist geeignet für die Vorsteckmontage.
• Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
• Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein.

Technische Daten:

• ETA-Zulassung relevant
• Bohrernenndurchmesser d0 12 [mm]
• min. Bohrlochtiefe h1 70 [mm]
• Dübellänge l 56 [mm]
• Gewinde MM 8
• Verkaufseinheit 50 [Stück]
