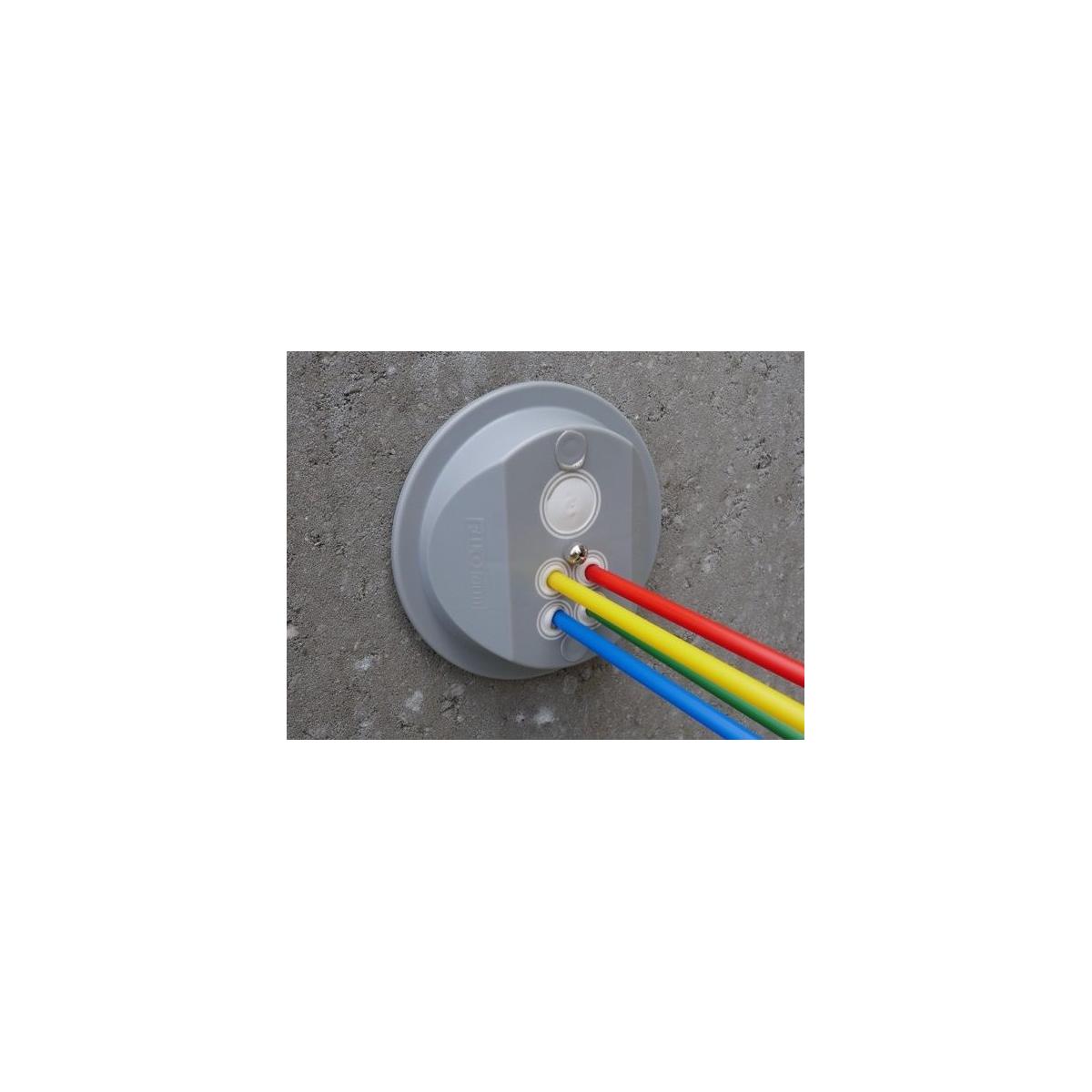

Die MD1 FttH (Fibre to the home) Mehrfach-Mauerdurchführung ist ein gas- und wasserdichtes Mauerdurchführungssystem für bis zu 4 Mikrorohre und Kabel.

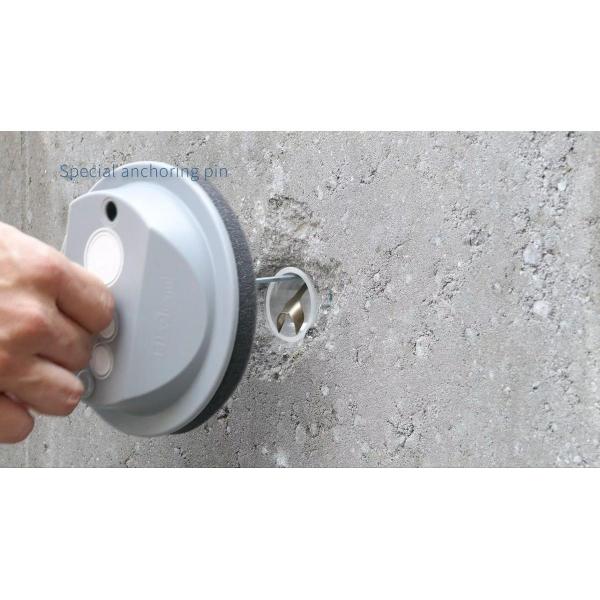

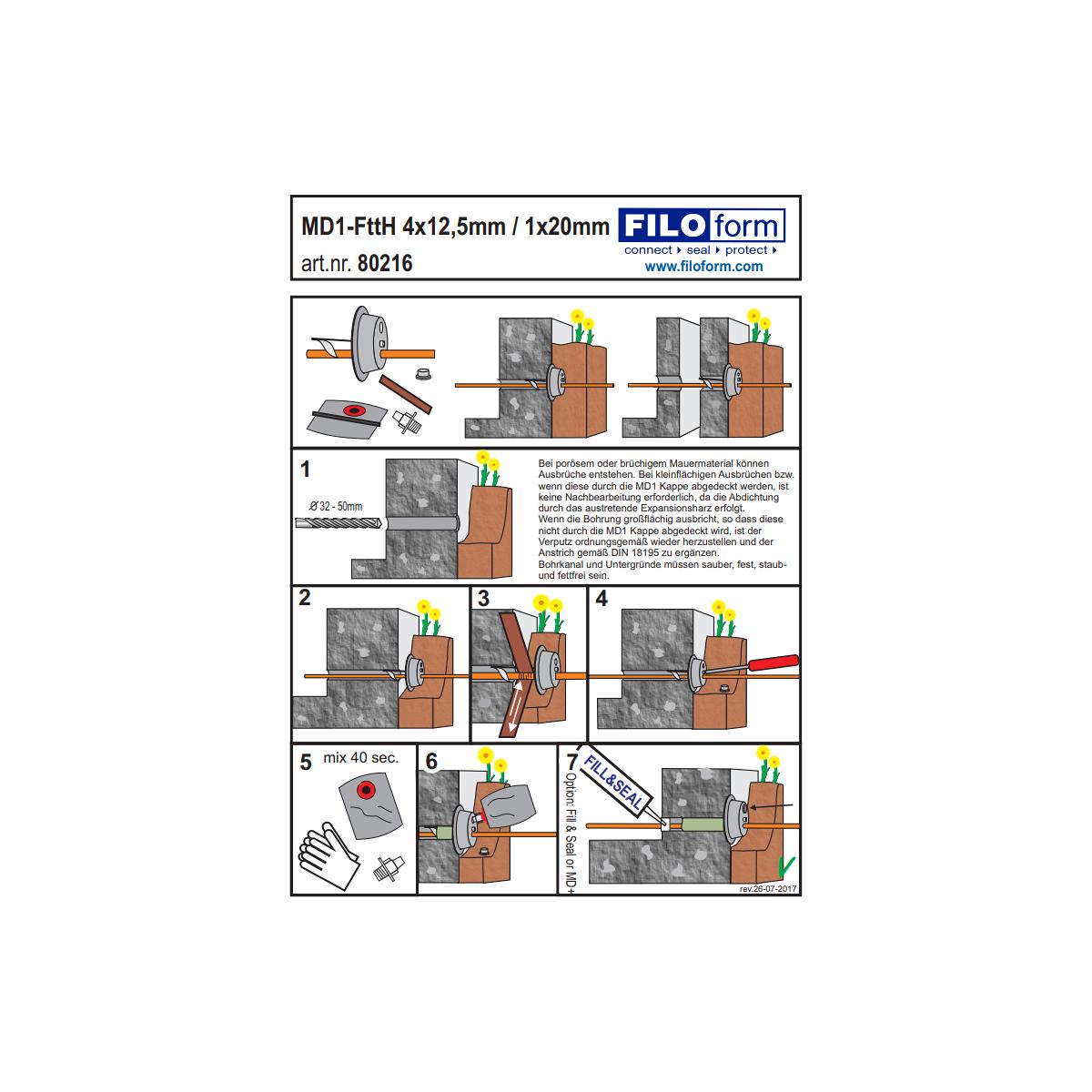

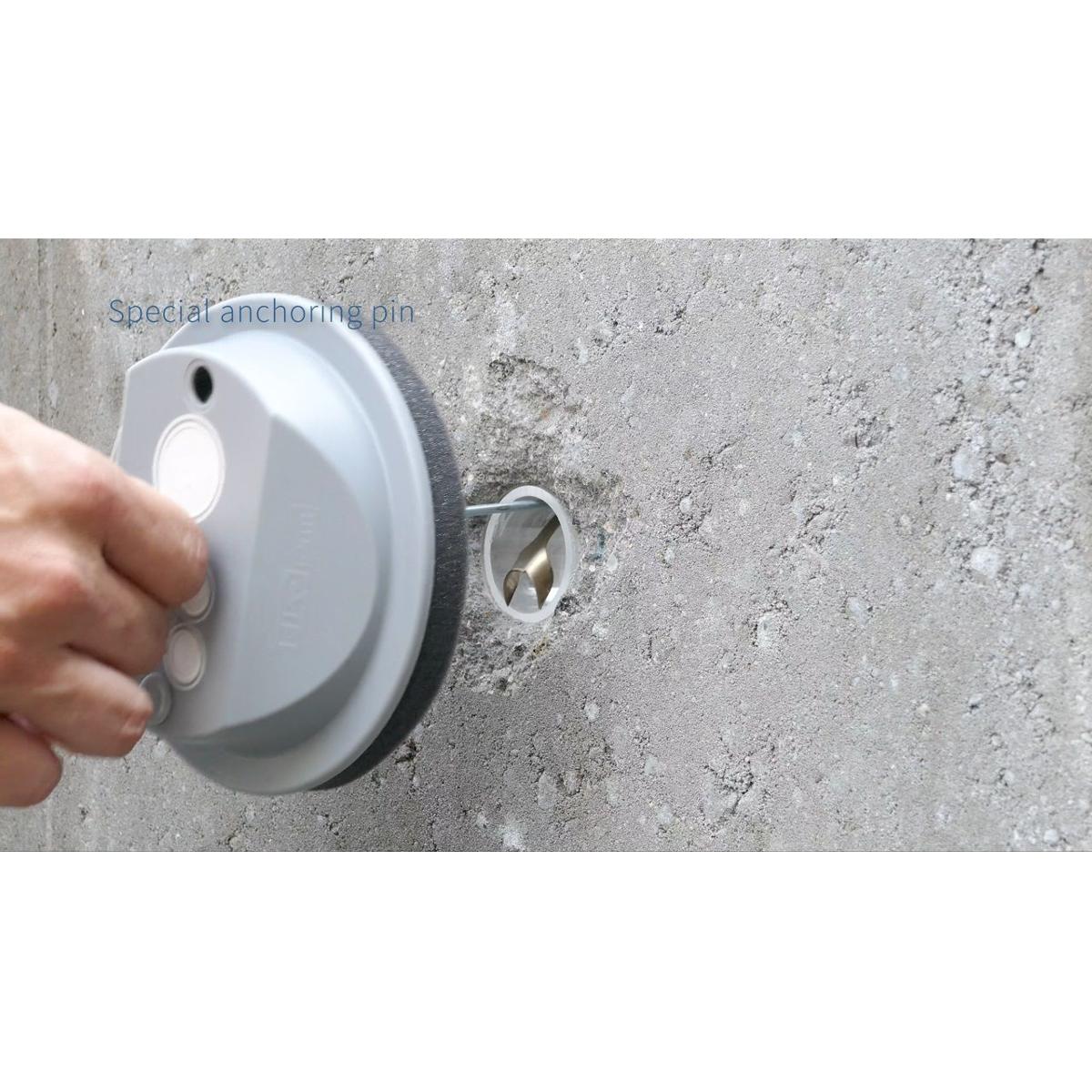

Die Verschlusskappe mit Einfüllöffnung wird durch eine Verankerung im Bohrloch fest auf der Außenseite des Gebäudes platziert. Zusätzliches Verschrauben ist nicht erforderlich.

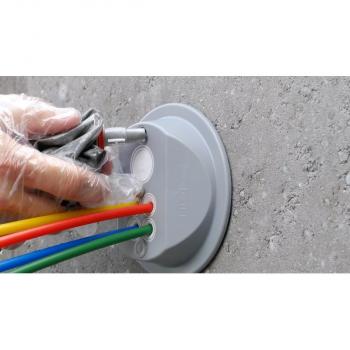

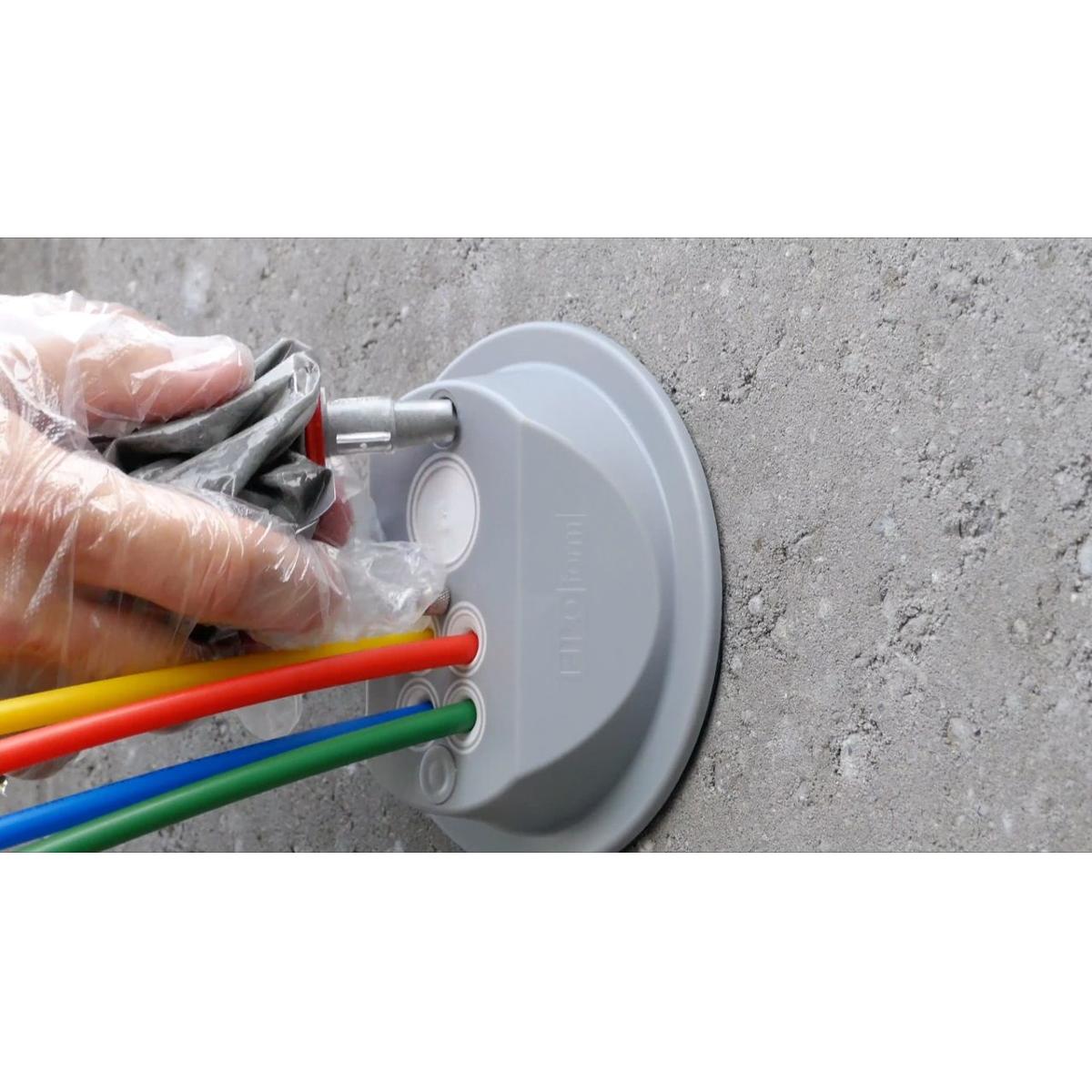

Durch die Verwendung des PU Expansionsharzes Typ 2234 wird eine Abdichtung gegen Gas und Wasser gewährleistet. Die Verpackung des Gießharzes enthält eine ausreichende Menge, um eine optimale Abdichtung sicherzustellen. Nach dem Einfüllen des Harzes expandiert dieses auf und befüllt die gesamte Durchführung. In kürzester Zeit ist das Harz ausgehärtet. Kleinere Beschädigungen an der Außenseite des Mauerwerks werden gleichzeitig ausgeglichen.
Um die Mauerdurchführung von innen abzudichten empfehlen wir die Verwendung der Fill & Seal Dichtungspaste.
Eigenschaften:

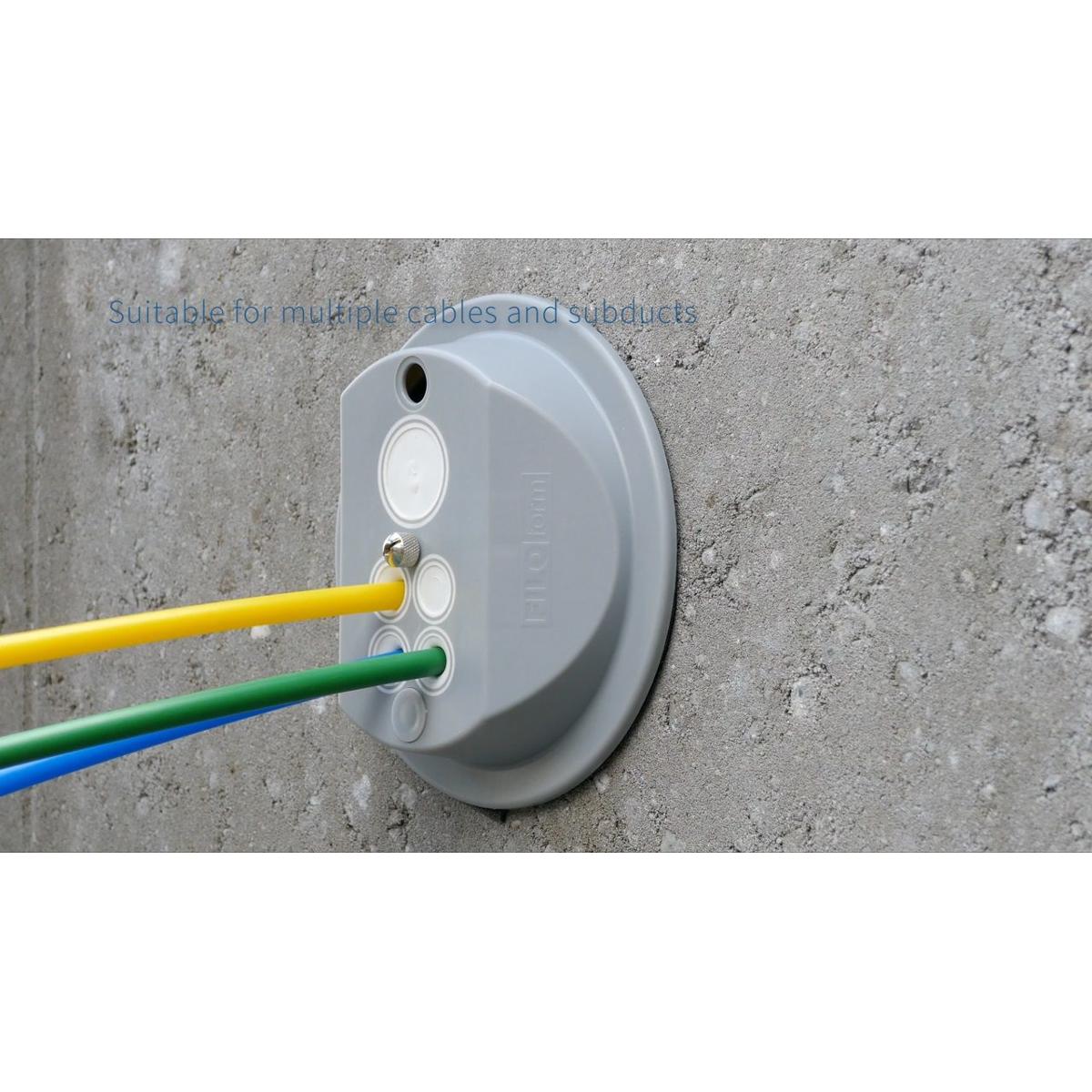

- Universell geeignet für bis zu 4 Mikrorohre und Kabel
- Das Ausschäumen längs des Bohrlochs und an der Außenwand gewährleistet absolute Dichtheit
- Gas- und wasserdicht bis 2,0 bar
- Schnelle und einfache Montage ohne Spezialwerkzeug
- Keine aufwändige Kernlochbohrung notwendig
- Auch für schräge Durchführungen geeignet
- Geeignet zum Abdichten von Bohrungen in den gängigsten Wandarten mit Abdichtungen nach DIN 18533 sowie Wänden aus WU-Beton mit Beanspruchungsklasse 1 und 2 (Gas- und Wasserdicht, Prüfdruck 2 bar).
- Erfüllt die DIN 18322 Kabelleitungstiefbauarbeiten
- Hohe mechanische Festigkeit, beständig gegen Erdbewegungen, Erschütterungen und Vibrationen
- Über 30 Jahren praxiserprobt, in vielen Telekom / FO-Netzwerke installiert
Technische Daten:
- Artikelname: MD1-FttH Hauseinführung 4x12,5mm / 1x20mm
- Durchmesser Bohrung min. - max. (mm): Ø 32-50
- Durchmesser Kabel/Mikrorohr min. - max. (mm): 4x12,5mm / 1x20mm
- Abmessungen Verschlusskappe: Außendurchmesser 132mm, Innendurchmesser 106mm, Höhe 30mm
Technische Daten - Expansionsharz:
- Artikelnr. 80221 - 2-Komponenten Mischbeutel 80g, PU Expansionsharz Typ 2566
- Start der Expansionszeit Sekunden: 60
- Ende der Expansionszeit Minuten: 5
- Aushärtezeit Minuten: 10
- Druckbelastbarkeit N / cm²: > 60
- Dichte kg / m³: > 50
- Gas-und Wasserdichtheit 1,0 bar 30 Tage: kein Austritt
- Gas-und Wasserdichtheit 2,0 bar 24h: kein Austritt
- Volumenbeständigkeit in Wasser Würfel 10 x 10cm: Keine Veränderung
- Temperaturzyklen, -20°C bis +40°C 10 aufeinanderfolgende Zyklen: Kein Austritt
- Vibrationstest 10 Hz/Amplitude 3mm 240 Stunden: Kein Austritt
- Axiale Zugkraft Durchmesser x 10 N: Kein Austritt
- Auszugsfestigkeit FttH Mikrorohr / Kabel N: > 400
Lieferumfang:
- MD1-FttH Verschlusskappe
- Verankerung (groß)
- 2-Komponenten Mischbeutel 129g - PU Gießharz Typ 2234
- im praktischen Zweikammer-Mischbeutel mit Einfüllöffnung
- Schutzhandschuhe
- Schmirgelleinen
| Produkttyp | Mauerdurchführung |
