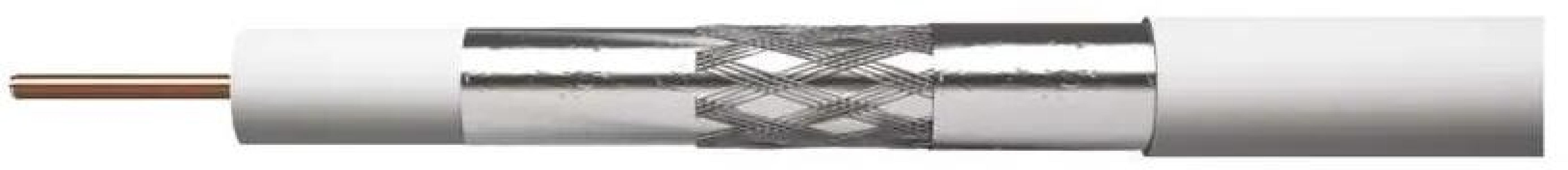

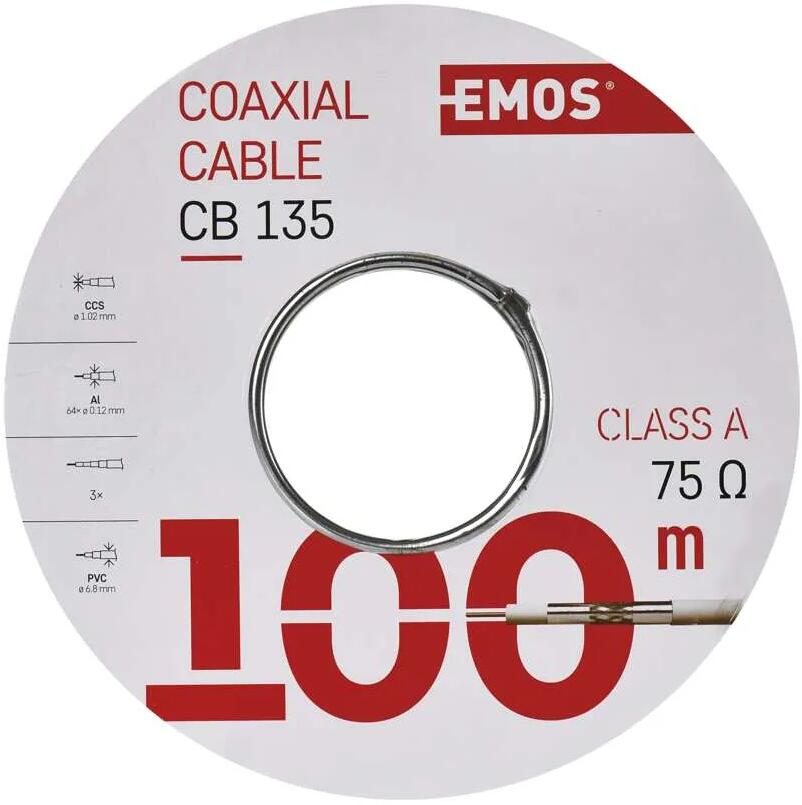

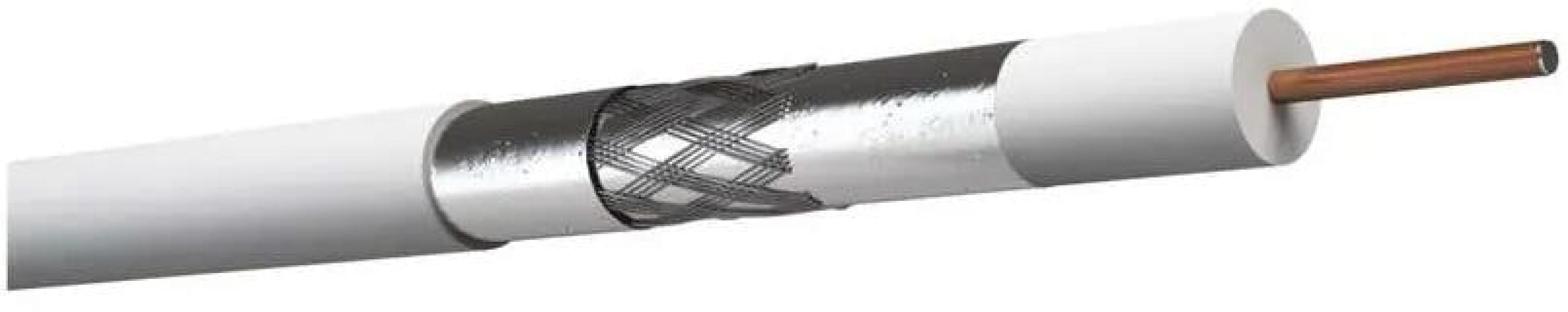

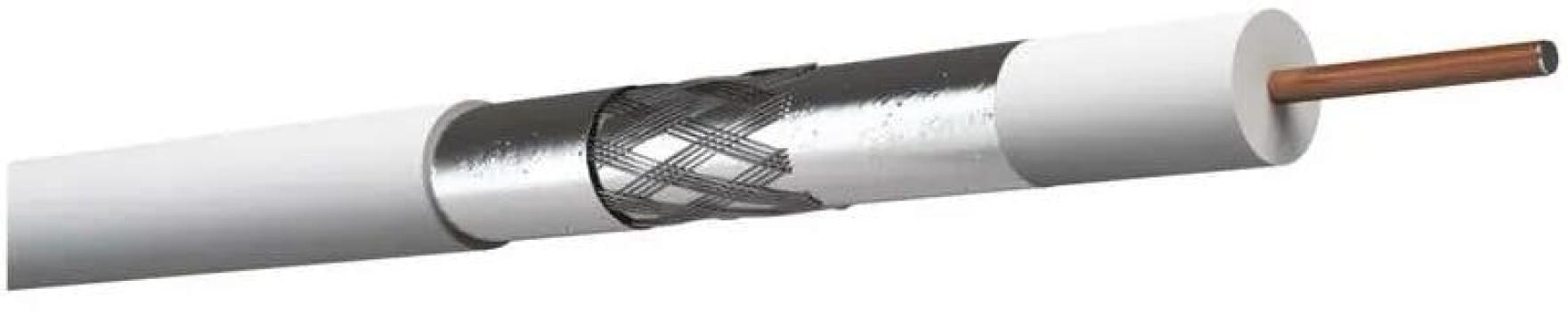

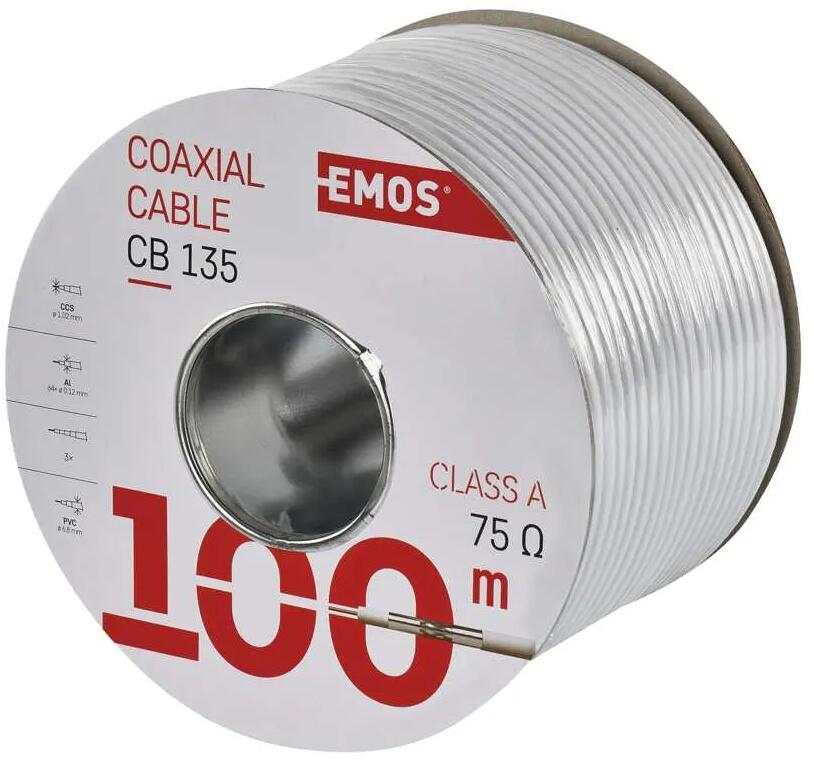

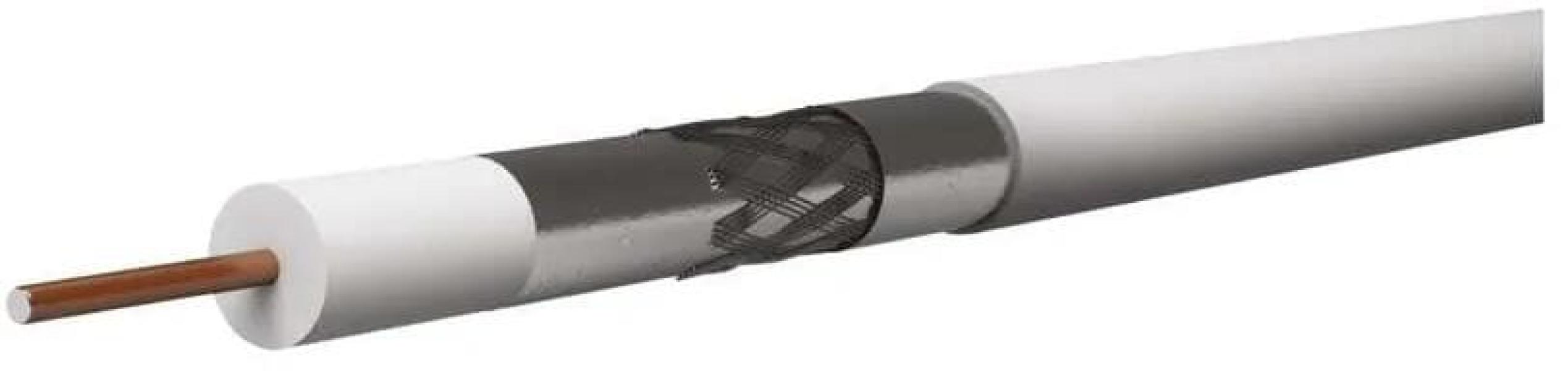

EMOS S5382 Koaxialkabel CB135, 3-fach geschirmt, Schirmabdeckung >28 %, Innenbereich, 100m Spule, weiß (2305135000)

Universales Koaxialkabel Typ RG6 mit Innenleiter aus CCS und doppelter Schirmung aus Aluminium (Al), Farbe weiß. Das Kabel ist für alle Übertragungsanwendungen, TV und SAT-Signale in nicht anspruchsvoller Umgebung bestimmt.

Technische Daten:

• Benutzung: innere Verkabelung, störungsbeständig, CLASS A
• Impedanz: 75 Ohm
• Typ des Koaxialkabels: CB135
• UV Beständig: nein
• Geeignet für Außenverwendung: nein
• Durchmesser des Kabelmantels: 6,8 mm
• Material der Schirmung: Aluminium (Al)
• Verpackungsweise - Länge: 100 m
• Durchmesser des Innenleiters: 1,02 mm
• Schirmabdeckung: 28 %
• Anzahl der Schirmungen: 3
• Durchmesser der Schirmung: 64× 0,10 mm²
• Farbe des Kabelmantels: weiß
• Material des Innenleiters: kupferplattierter Stahldraht (CCS)
• Verpackungsweise - Bezeichnung der Metrage: 1?100 m
• Dielektrikum Typ, Durchschnitt: FPE 4,8 mm
• Max. Dämpfung bei 20 °C (dB/100m) 860 MHz: 20,7
• Schirmung der II. Folie: Al/PES
• APE = Luftdielektrikum: nein
• Farbe der Isolierung von den Stromversorgungsleitern: nicht aufgeführt
• Verkürzungsfaktor: 0,85
• Empfohlene Typen der Konnektoren - F-Steckverbinder Quickfix (gesteckt): K7220
• Empfohlene Typen der Konnektoren - F-Steckverbinder verschraubt: K7331
• FPE = Schaumdielektrikum: ja
• Gewicht (kg/km): 41
• Isolierung der Stromversorgungsleiter: nicht aufgeführt
• Isolierungswiderstand zwischen der Kernen bei 20 °C (MOhm/km): 500
• Kapazität (pF/m): 75
• Konstruktion der Stromversorgungsleiter: nicht aufgeführt
• Material des Kabelmantels: PVC
• Max. Dämpfung bei 20 °C (dB/100m) 1 000 MHz: 21,9
• Max. Dämpfung bei 20 °C (dB/100m) 10 MHz: 2,28
• Max. Dämpfung bei 20 °C (dB/100m) 100 MHz: 7,2
• Max. Dämpfung bei 20 °C (dB/100m) 2 000 MHz: 33,5
• Max. Dämpfung bei 20 °C (dB/100m) 450 MHz: 15
• Max. Dämpfung bei 20 °C (dB/100m) 650 MHz: 18,3
• Max. Gleichstromwiderstand bei 20 °C (Ohm/km) - Innenkern: 25,3
• Max. Gleichstromwiderstand bei 20 °C, (Ohm/km) - Außenkern: 45,2
• Min. Biegeradius einmalig/mehrfach: 30/60 mm
• Min. Dämpfung der Reflexion bei 20 °C (dB) 10?300 MHz: 25
• Min. Dämpfung der Reflexion bei 20 °C (dB) 300?600 MHz: 23
• Min. Dämpfung der Reflexion bei 20 °C (dB) 600?900 MHz: 20
• Min. Dämpfung der Dämmerung (dB) 10 ~ 800 MHz: >110
• Montagetemperatur: +5°C bis +60°C
• Gefährliche Substanzen: keine
• PE = Polyethylen-Dielektrikum: nein
• PES = Folienschicht: nein
• Anzahl der Drätchen in Schirmung: 64× 0,12 mm
• Querschnitt der Stromversorgungsleiter: nicht aufgeführt
• Lagertemperatur: -20°C bis +75°C
• Schirmung der I. Folie: 1× Al/PES
• Brandverhalten-Klasse: Eca
• Verpackungsweise - Typ der Spule: Papierbox mit Aufdruck
• Verkaufsverpackung: 100 m, Spule
