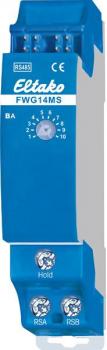

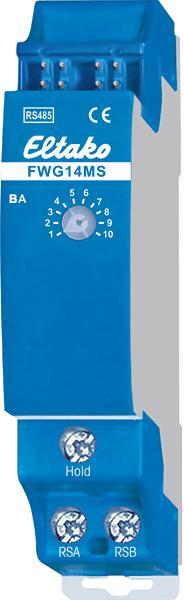

Eltako FWG14MS Wetterdaten-Gateway für Multisensor MS. Bidirektional. Stand-by-Verlust nur 0,3 Watt (30014072)

Wetterdaten-Gateway für Multisensor MS. Bidirektional.

• Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
• 1 Teilungseinheit = 18mm breit, 58mm tief.
• An das Gateway wird ein Multisensor MS an die Klemmen RSA und RSB angeschlossen. Dessen Informationen werden einmal pro Sekunde empfangen und in Bus-Telegramme umgewandelt.
• An ein FWG14MS kann nur 1 Multisensor MS angeschlossen werden. Es können jedoch mehrere FWG14MS an einen Multisensor MS angeschlossen werden, um z.B. bis zu drei Himmelsrichtungen mit den Lichtsensoren des MS auswerten zu können. Nur bei einem FWG14MS muss der außenliegende Abschusswiderstand vorhanden sein. Bei weiteren FWG14MS muss er dagegen entfernt werden. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Bis zu zwei FWG14MS können in einem Bus betrieben werden. Mit dem Telegramm-Duplizierer FTD14 können die Telegramme auch in den Gebäudefunk gesendet werden, wenn die ID´s der FGW14MS in den FTD14 eingelernt oder mit PTC14 eingetragen werden. Empfangsgeräte können dann FSB14, FSB61NP, FSB71 und FWA65 sein. Bleibt das Signal des Multisensors MS aus, wird ein Alarm-Telegramm gesendet. Mit dem PC-Tool PCT14 können 96 Eingänge UND bzw. ODER verknüpft und auf bis zu 12 Ausgängen ausgegeben werden. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung.
• Mit dem PC-Tool PCT14 können weitere Einstellungen vorgenommen werden.
