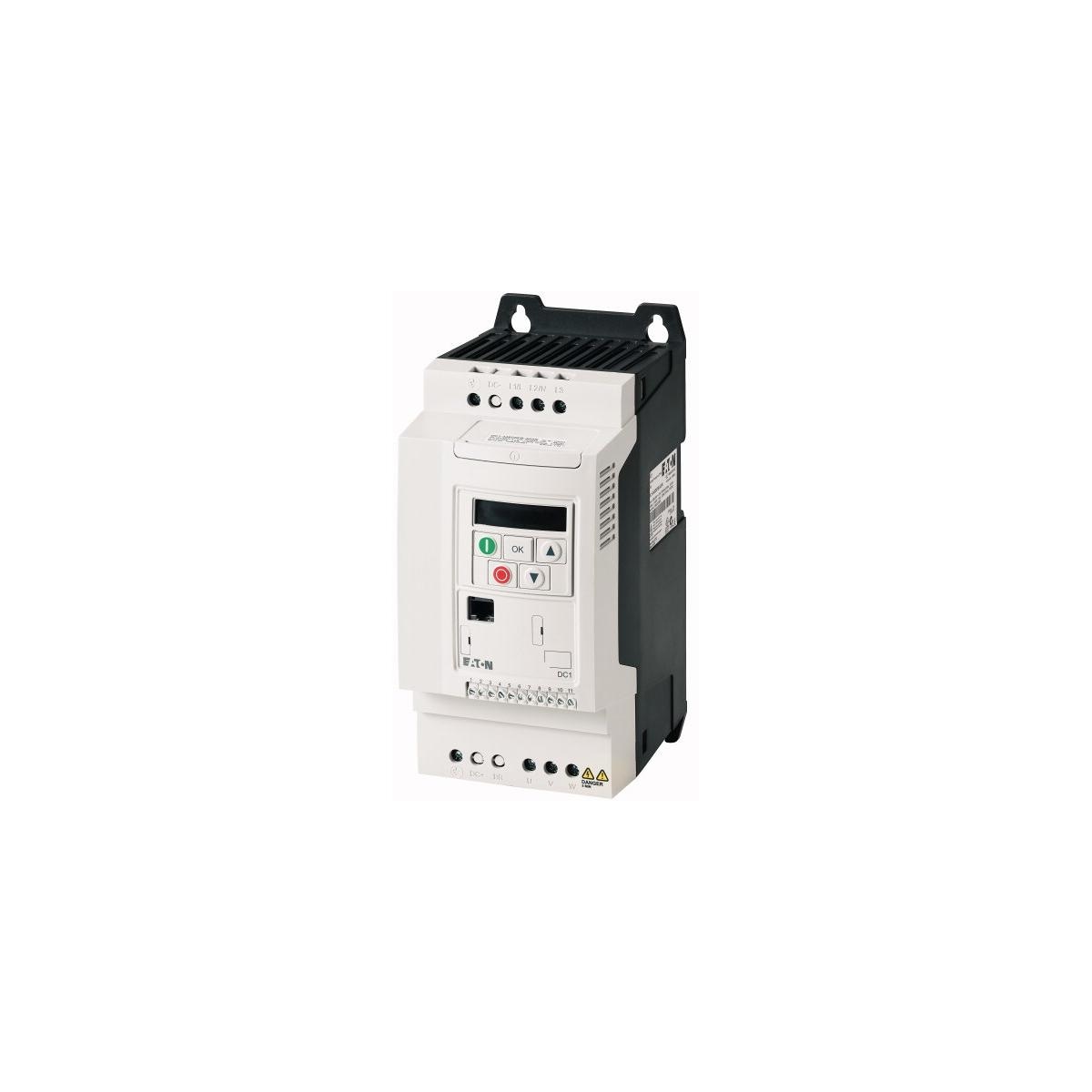

Eaton DC1-349D5FB-A20CE1 Frequenzumrichter, 400 V AC, 3-phasig, 9.5 A, 4 kW, IP20 (185755)

Produktmerkmale

• Sortiment Frequenzumrichter
• Typkenner DC1
• Bemessungsbetriebsspannung [Ue] 400 V AC, 3-phasig 480 V AC, 3-phasig
• Ausgangsspannung bei Ue [U2] 400 V AC, 3-phasig 480 V AC, 3-phasig
• Netzspannung (50/60Hz) [ULN] 380 (-10%) - 480 (+10%) V

Bemessungsbetriebsstrom [Ie]

• bei 150 % Überlast [Ie] 9.5 A

Hinweis

Bemessungsbetriebsstrom bei einer Schaltfrequenz von 8 kHz und einer Umgebungstemperatur von +50 °C

Zugeordnete Motorleistung

• Hinweis für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz
• Hinweis Überlastzyklus für 60 s alle 600 s
• Hinweis bei 400 V, 50 Hz
• 150 % Überlast [P] 4 kW
• 150 % Überlast [IM] 8.5 A
• Hinweis bei 440 - 480 V, 60 Hz
• 150 % Überlast [P] 5 HP
• 150 % Überlast [IM] 7.6 A
• Schutzart IP20/NEMA0
• Schnittstelle/Feldbus (eingebaut) OP-Bus (RS485)/Modbus RTU, CANopen®
• Feldbusanschaltung (optional) SmartWire-DT
• Ausstattung
  • Funkentstörfilter
  • Brems-Chopper
  • 7-Segment-Anzeige
  • zusätzlicher Platinenschutz
• Parametrierung
  • Keypad
  • Feldbus
  • drivesConnect
  • drivesConnect mobile (App)
• Baugröße FS2
• Anbindung an SmartWire-DT ja in Verbindung mit SmartWire-DT Modul DX-NET-SWD3

Technische Daten

Allgemeines

• Normen und Bestimmungen
• Allgemeine Anforderungen: IEC/EN 61800-2
• EMV-Anforderungen: IEC/EN 61800-3
• Anforderungen an die Sicherheit: IEC/EN 61800-5-1
• ZertifizierungenCE, UL, cUL, RCM, Ukr SEPRO, EAC
• Fertigungsqualität RoHS, ISO 9001
• Klimafestigkeit [?w] < 95 %, mittlere relative Feuchte (RH), nicht kondensierend, nicht korrosiv %
• Luftqualität 3C2, 3S2
• UmgebungstemperaturMin. Betriebsumgebungstemperatur -10 °C
• UmgebungstemperaturMax. Betriebsumgebungstemperatur +50 °C
• Umgebungstemperatur Betrieb (mit 150 % Überlast)
• UmgebungstemperaturLagerung [?] -40 - +60 °C
• FunkstörgradFunkstörklasse (EMV) C2, C3; abhängig von der Motorleitungslänge, der Anschlussleistung und der Umgebung. Gegebenenfalls sind externe Funkentstörfilter (Option) erforderlich.
• FunkstörgradUmgebung (EMV) 1. und 2. Umgebung nach EN 61800-3
• Funkstörgradmaximale Motorleitungslänge [I] C2 ? 5 m C3 ? 25 m m
• Einbaulage Vertikal
• Aufstellungshöhe
  • 0 - 1000 m über NN
  • über 1000 m mit 1 % Derating pro 100 m
  • max. 4000 m m
• Schutzart IP20/NEMA0
• Berührungsschutz BGV A3 (VBG4, finger- und handrückensicher)
