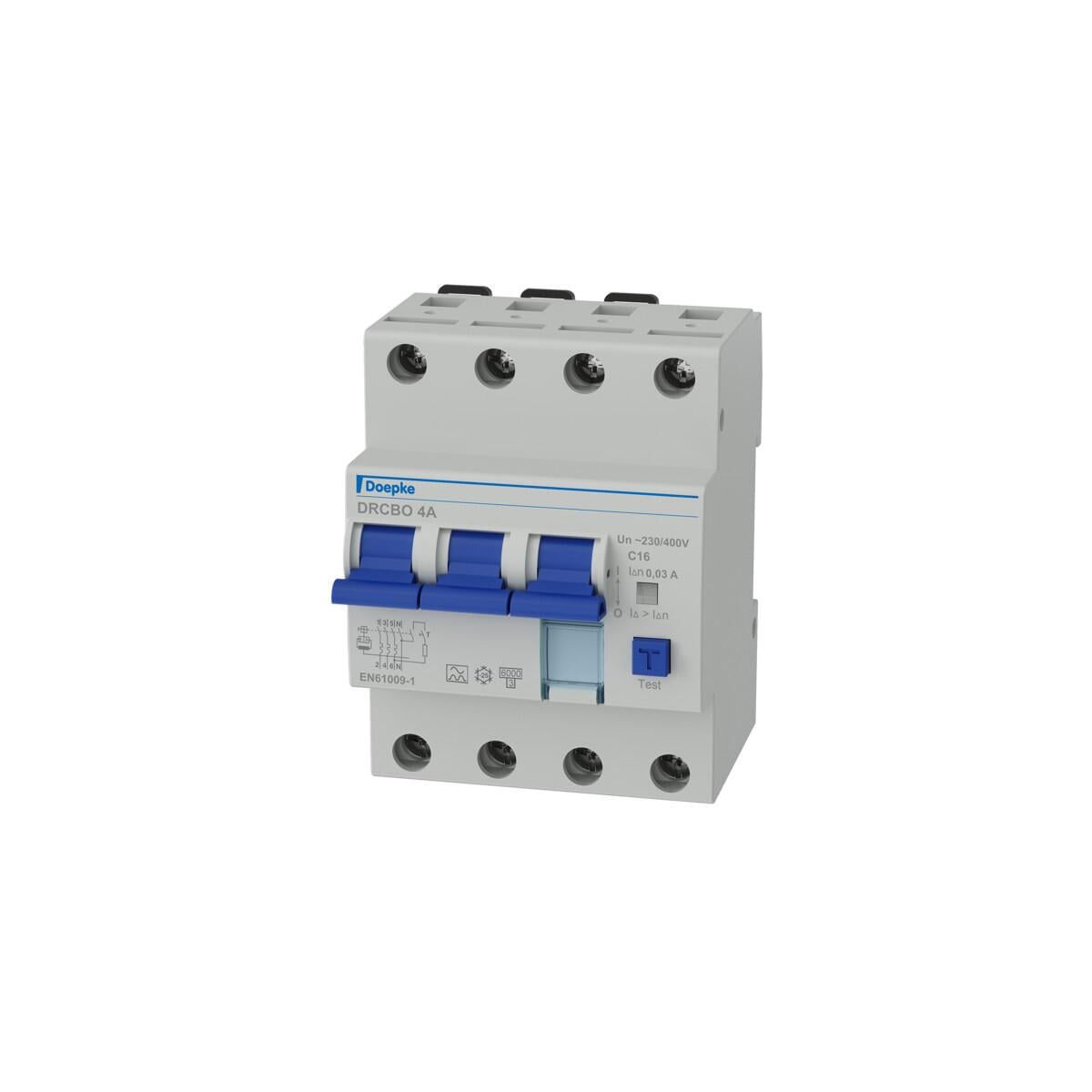

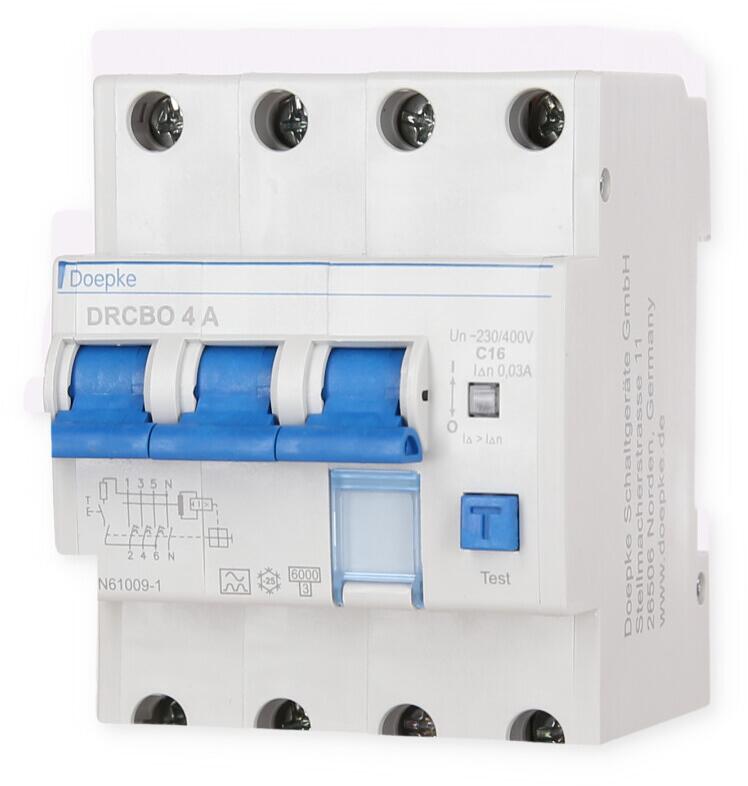

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.
Eigenschaften: puls- und wechselstromsensitiv; netzspannungsunabhängige Auslösung; geringe Baugröße für alle Bemessungsströme; Schaltstellungsanzeige; separate Anzeige des Auslösegrunds; Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten; Neutralleiter rechts; Beschriftungsfenster; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung beliebig
Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
Technische Daten:
- Einbautiefe: 68 mm
- Schutzart (IP): IP20
- Spannungsart: AC
- Bemessungsstrom: 16 A
- Bemessungsspannung: 400 V
- Auslösecharakteristik: C
- Bemessungsfehlerstrom: 0.03 A
- Fehlerstrom-Typ: A
- Stoßstromfestigkeit: 0.25 kA
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Breite in Teilungseinheiten: 4
- Frequenz: 50/60 Hz
- Mitschaltender Neutralleiter: ja
- Polzahl (gesamt): 4
- Bemessungsisolationsspannung Ui: 440 V
- Anzahl der abgesicherten Pole: 3
- Anschließbarer Leiterquerschnitt eindrähtig: 1 - 35 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1 - 25 mm²
- Umgebungstemperatur während des Betriebs: -25 - 40 °C
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
- Abschaltcharakteristik: unverzögert
- Bemessungsabschaltvermögen nach EN 61009: 6 kA
- Verlustleistung: 6.9 W
- Gewicht: 0,5 kg
| Nennstrom[A] | 16A |
| Charakteristik | C |
| Empfindlichkeit | 30mA |
