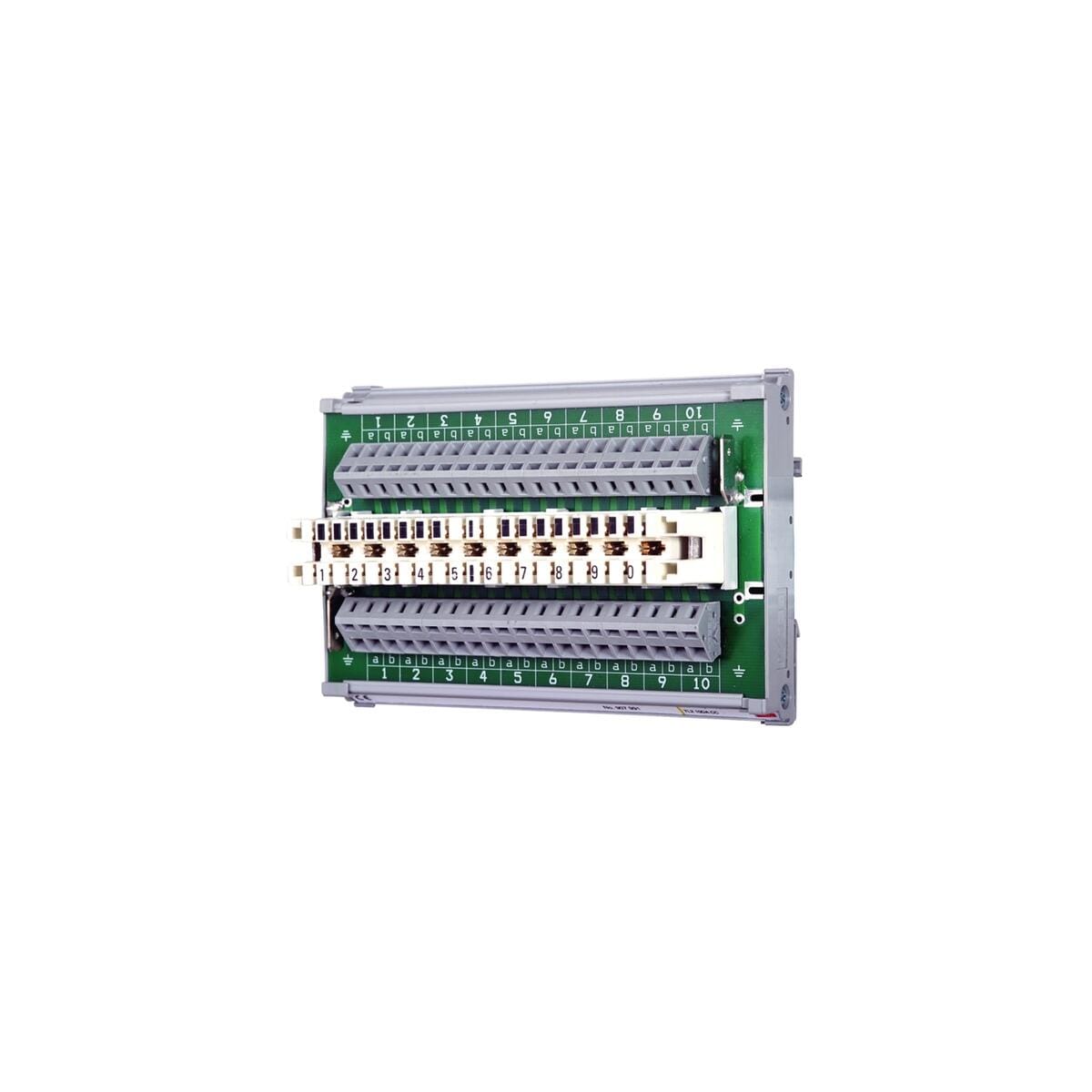

Trennleisten-Rangiermodul zur Hutschienenmontage, bestückt mit LSA-Trennleiste der Baureihe 2/10, sowie Zugfederklemmen für den variablen Aderanschluss. Geeignet zum Einstecken von DPL und DEHNrapid LSA-Ableitern.
Technische Daten:
- Tragfähigkeit der Verbindungselemente D1 Blitzstoßstrom (10/350) gesamt (Iimp )5 kA
- Betriebstemperaturbereich (TU )-40 °C ... +80 °C
- Schutzart IP 20
- Montage auf 35 mm Hutschiene nach EN 60715
- Anschluss Eingang / Ausgang Feder oder LSA / Feder oder LSA
- Anschlussquerschnitt Federklemme eindrähtig 0,08-2,5 mm2
- Anschlussquerschnitt Federklemme feindrähtig 0,08-2,5 mm2
- Erdung über Hutschiene / Flachstecker 6,3 mm
- Gehäusewerkstoff PA / PBT
- Leiterdurchmesser eindrähtig 0,40-0,80 mm
- Leiterdurchmesser mit Isolation 0,70-1,60 mm
- Durchgangswiderstand Schneidklemme < 10 mOhm
