Highlights
- Vielseitiger Einsatz: Geeignet für Ex-Zonen 1, 2, 21 und 22, ideal für den Einsatz in Bereichen mit Gasen, Dämpfen, Nebeln und Stäuben.
- Höchste Sicherheit: Entspricht der Explosionsgruppe IIC mit Sicherheitsfaktor 1 und Temperaturklasse T4.
- Robuste Konstruktion: Hergestellt aus hochwertigem NIRO (V4A) und Polyamid, halogenfrei und UV-stabilisiert.
- Blitzstromtragfähigkeit: Blitzstromtragfähigkeitsklasse H mit 100kA, bietet zuverlässigen Schutz.
- Schraubensicherung: Verfügt über eine Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2.
- Innen- und Außeneinsatz: Flexibel einsetzbar sowohl im Innen- als auch im Außenbereich.

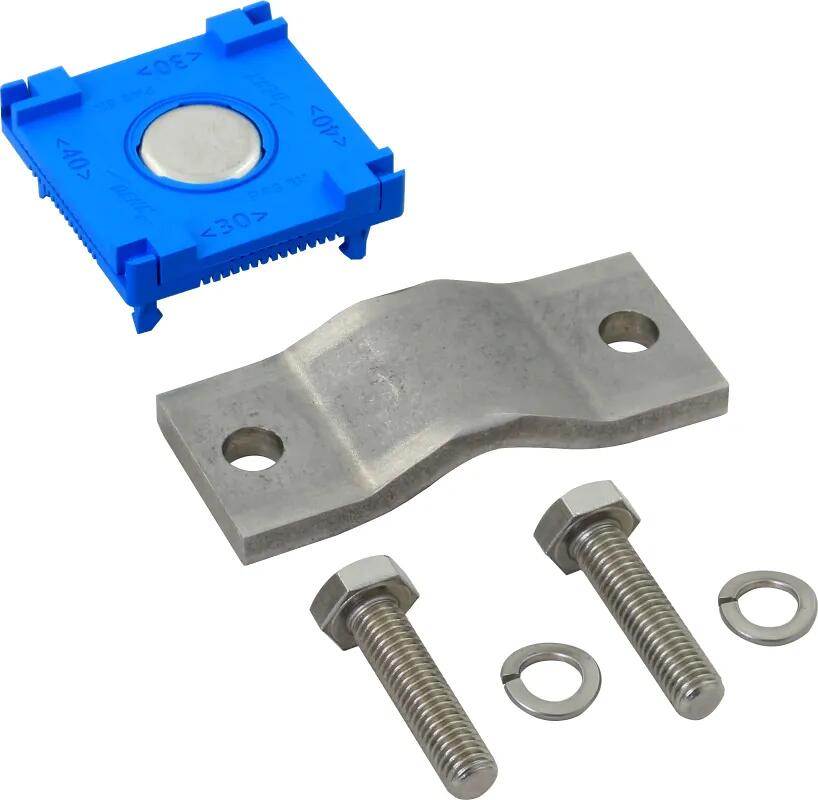

Das Anschlussset FL 30/40mm ist die perfekte Lösung für die Einbindung metallischer Leiter und Leitungen in den Blitzschutz-Potentialausgleich. Entwickelt nach den strengen Vorgaben der VDE 0185-305-3 und IEC 62305-3, bietet es nicht nur Schutz, sondern auch Funktionalität im Potentialausgleich nach DIN VDE 0100 Teil 410/540. Egal ob in Ex-Zonen mit Gasen, Dämpfen oder Stäuben, dieses Set ist für alle Herausforderungen gewappnet. Mit seiner robusten Bauweise aus NIRO und einem Adaptergehäuse aus halogenfreiem Polyamid, das zudem UV-stabilisiert ist, hält es selbst den härtesten Bedingungen stand. Die blitzstromtragfähige Konstruktion sorgt für Sicherheit und Zuverlässigkeit, während die Schraubensicherung ein ungewolltes Lösen verhindert. Ob drinnen oder draußen, dieses Anschlussset ist die ideale Wahl für alle, die auf höchste Qualität und Sicherheit setzen.
Produktmerkmale
- Anschlussset für PAS EX 11AP M10 V2A und PAS EX 7AP M10 V2A
- Einbindung in Blitzschutz- und Funktionspotentialausgleich
- Geeignet für Ex-Zonen 1, 2, 21 und 22
- Explosionsgruppe IIC, Temperaturklasse T4
- Blitzstromtragfähigkeitsklasse H (100kA)
- Schraubensicherung gegen Selbstlockern
- Innen- und Außeneinsatz möglich
Technische Daten
- Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm: 2HExIIC 75kA (zündfunkenfrei) T4
- Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm: H 100 kA
- Blitzstoßstrom (10/350 µs) St/tZn 30x3,5 mm / 40x5 mm: 1HExIIC 100 kA (zündfunkenfrei) T4
- Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) NIRO (V4A) 30x3,5 mm / 40x5 mm: 750 A / T4
- Max. Kurzschlussstrom (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm: 1500 A / T4
- Max. Oberflächentemperatur T4: 135 °C
- Werkstoff Überleger: NIRO, Werkstoff-Nr.: 1.4301 / 1.4303
- Adaptergehäuse Fl: Polyamid, halogenfrei blau, UV-stabilisiert
- Schrauben: di M10 x 40 mm, mit Federring

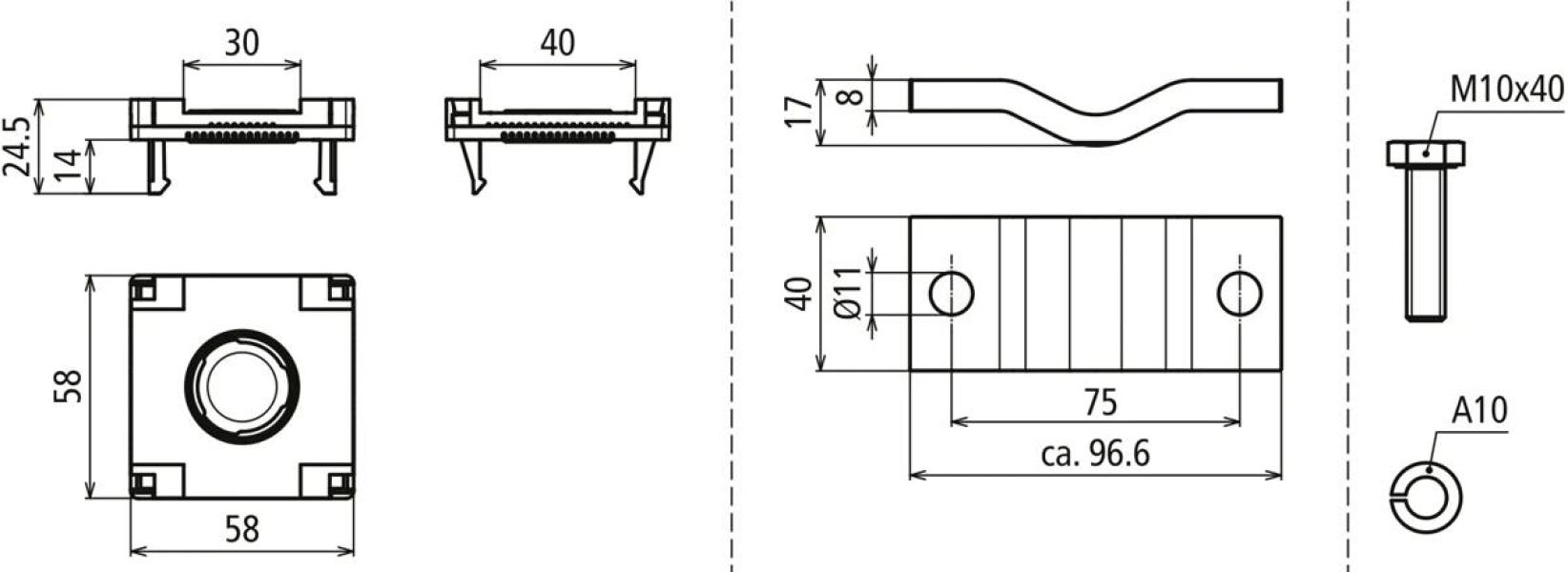

Maße & Gewicht
- Blitzstoßstrom (10/350 µs) NIRO (V4A) 30x3,5 mm / 40x5 mm
- Blitzstoßstrom (10/350 µs) St/tZn 30x3,5 mm / 40x5 mm
| Produkttyp | Potentialausgleichsgehäuse |
