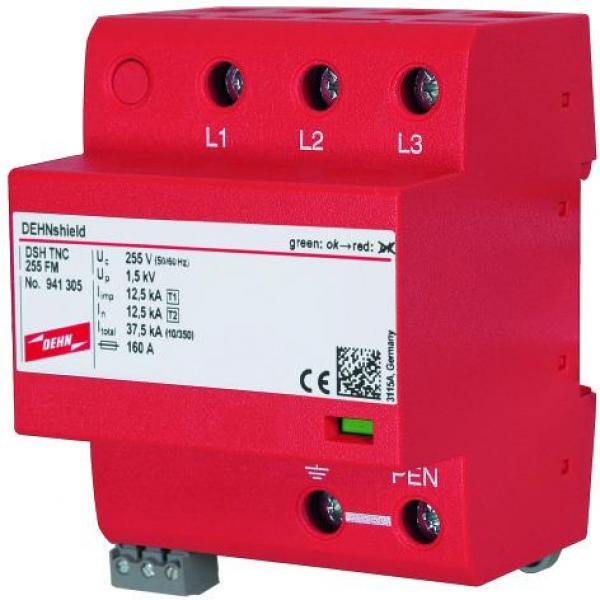

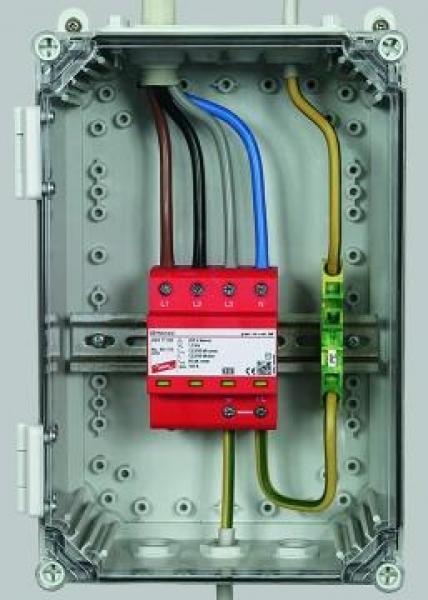

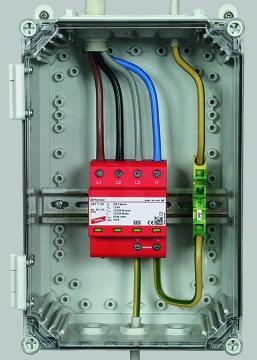

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis.Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A-2.
Produktmerkmale:
- Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
- Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
- Erfüllt Mindestanforderungen an das Blitzstromableitvermögen nach VDE 0100-534
- Ermöglicht kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz
- Ableitvermögen bis 50 kA (10/350 µs)
- Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
- Hohes Folgestromlöschvermögen (Ifi= 25 kAeff)

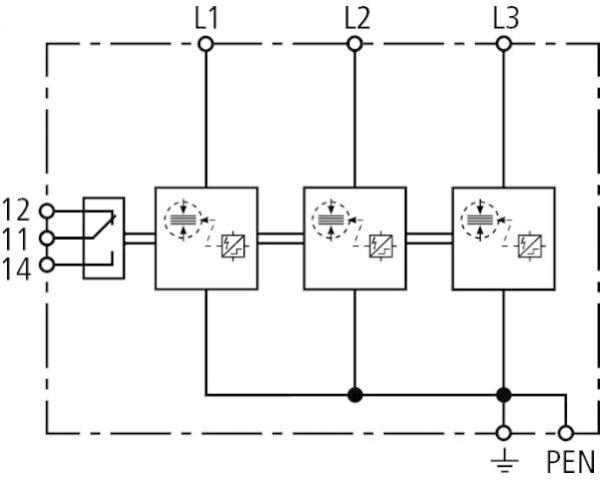

Technische Daten:
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Class I + Class II
- Energetisch koordinierte Schutzwirkung zum Endgerät (? 5 m): Typ 1 + Typ 2 + Typ 3
- Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz)
- Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
- Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal): 37,5 kA
- Spezifische Energie [L1+L2+L3-PEN] (W/R): 352,00 kJ/Ohm
- Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp): 12,5 kA
- Spezifische Energie [L-PEN] (W/R): 39,06 kJ/Ohm
- Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In): 12,5 / 37,5 kA
- Schutzpegel (UP): ? 1,5 kV
- Folgestromlöschfähigkeit AC (Ifi): 25 kAeff
- Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
- Ansprechzeit (tA): ? 100 ns
- Max. netzseitiger Überstromschutz: 160 A gG
- TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? Festigkeit
- Betriebstemperaturbereich (TU): -40 °C ... +80 °C
- Funktions- / Defektanzeige: grün / rot
- Anzahl der Ports: 1
- Anschlussquerschnitt (L1, L2, L3, PEN) (min.): 1,5 mm2 ein- / feindrähtig
- Anschlussquerschnitt (L1, L2, L3, PEN) (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
- Montage auf: 35 mm Hutschiene nach EN 60715
- Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
- Einbauort: Innenraum
- Schutzart: Innenraum

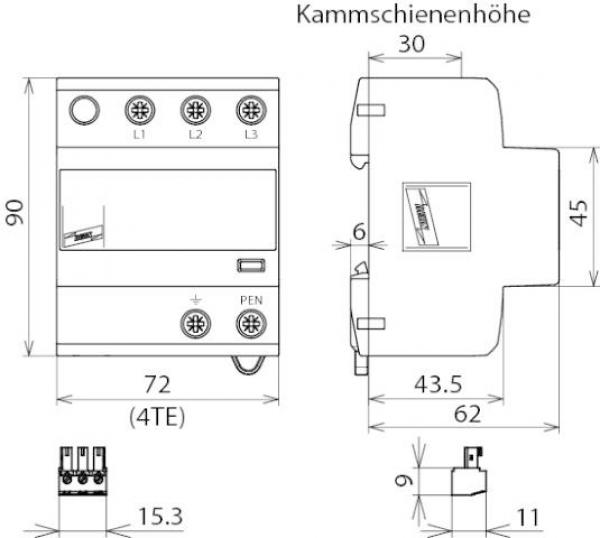

- Einbaumaße: 4 TE, DIN 43880
- Zulassungen: KEMA
- FM-Kontakte / Kontaktform: Wechsler
- Schaltleistung AC: 250 V / 0,5 A
- Schaltleistung DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
- Anschlussquerschnitt für FM-Klemmen: max. 1,5 mm2 ein- / feindrähtig
- Gewicht: 361g
