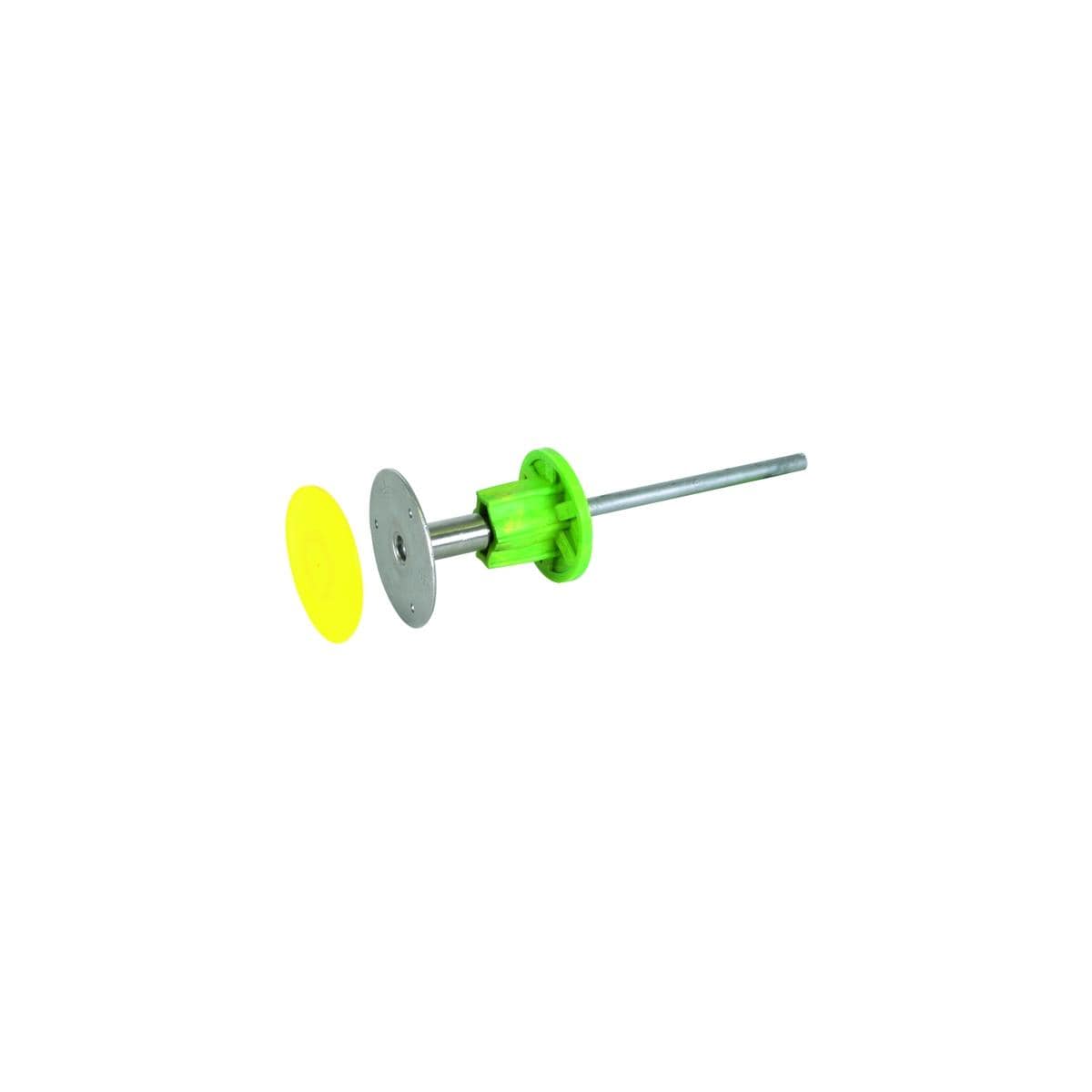

Für den Betoneinbau, als korrosionsfreien Anschluss an die Erdungsanlage für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich der Ableitung z. B. an die Bewehrung von Gebäuden.
Bei dem Doppelgewinde M10 und M12 folgende Mindestlängen der Schrauben beachten:
35 mm bei M10 (Gewindelänge 40 mm)
15 mm bei M12 (Gewindelänge 20 mm)
Produktmerkmale:
- Anschlussmöglichkeiten an der Anschlussachse mit Kreuzstück z. B. Art.-Nr. 319 201 oder Verbindungsklemme z. B. Art.-Nr. 308 025 für die Armierung
- Anschlussmöglichkeit für Potentialausgleichsschiene z. B. Endstücke Art.-Nr. 390 499
- Anschlussmöglichkeit für Flachleiter an der Anschlussplatte (vorne) oder ohne Anschlussachse (hinten) z. B. Anschlussklemme Art.-Nr. 478 141 oder 478 129
- Anschlussachse eingeschraubt oder verpresst
- Abdeckung aus Kunststoff (gelb) aufrastbar und mit druckgeprüftem O-Ring abgedichtet (Prüfdruck 0,5 bar)
Technische Daten:
- Anschlussgewinde: M10 / M12
- Werkstoff Platte: NIRO (V4A)
- Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
- ASTM / AISI: 316Ti / 316L / 316
- Werkstoff Achse: St/tZn

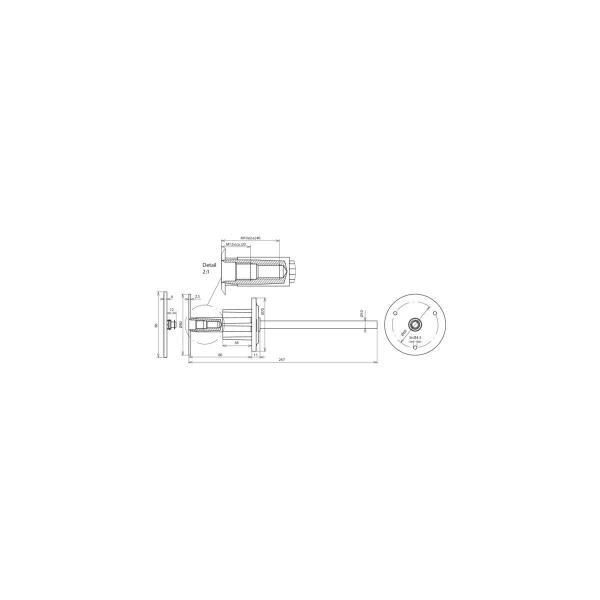

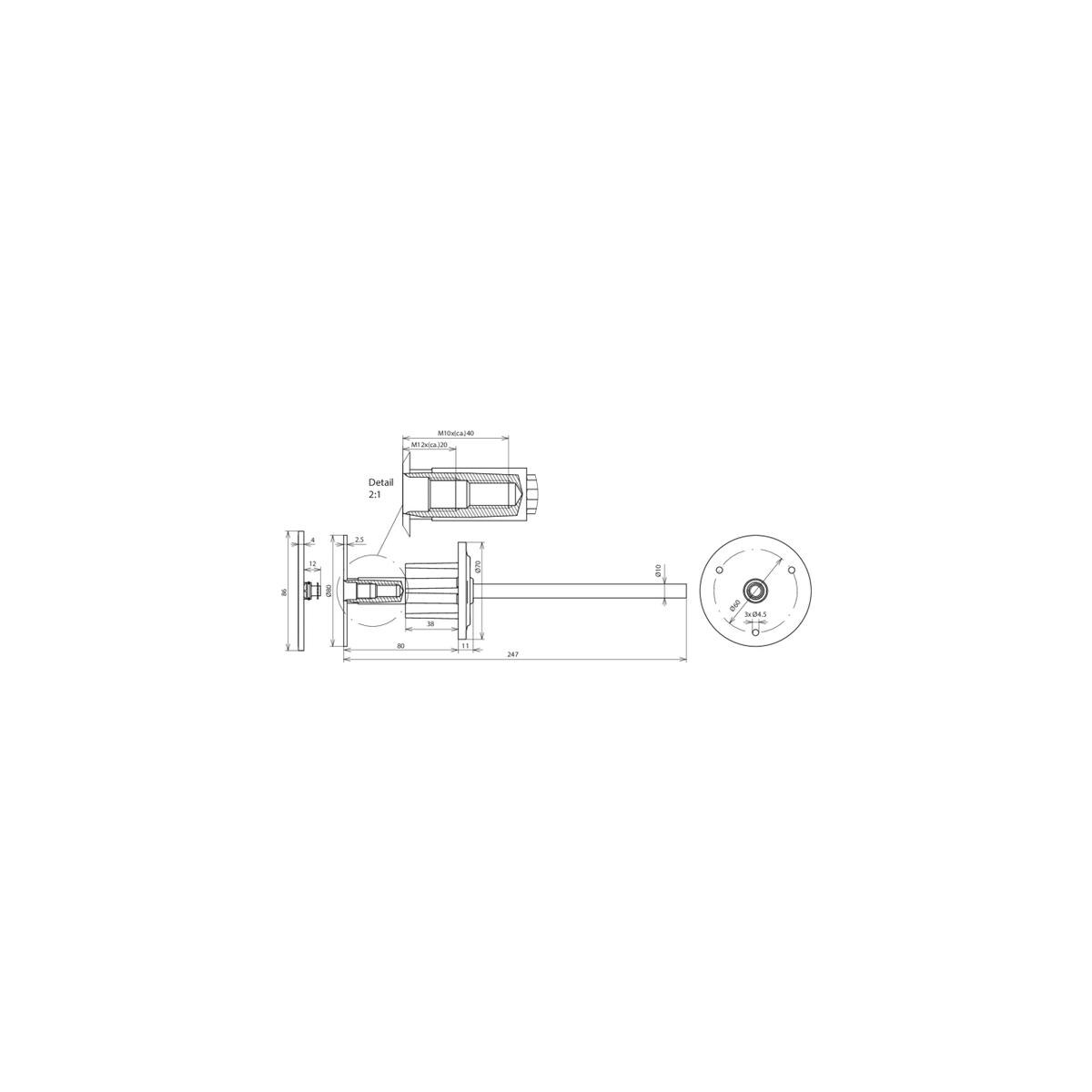

- Anschlussplatte Ø: 80 mm
- Abmessung Anschlussachse (Ø / Länge): 10 / 155 mm
- Kurzschlussstrom (AC 50Hz / DC) (1 s; ? 300 °C): 3,7 kA
- Werkstoff Wassersperre: PVC
- Mindestlängen der Schrauben M10: 35 mm (Gewindelänge 40 mm)
- Mindestlängen der Schrauben M12: 15 mm (Gewindelänge 20 mm)
- Normenbezug: DIN EN 62561-1
| Produkttyp | Erdungsfestpunkt |
| Ausführung | rostfreier Stahl |
