Highlights
- Vielseitiger Klemmbereich: Die Erdungsfräsklemme ist für Flachprofile bis zu 40 mm geeignet und bietet somit flexible Einsatzmöglichkeiten.
- Robuster Verdrehungsschutz: Die Ausführung PK 1 sorgt für eine sichere und stabile Verbindung ohne ungewollte Verdrehungen.
- Hohe Strombelastbarkeit: Mit einem maximalen Kurzschlussstrom von 26,5 kA für 0,5 Sekunden ist sie für anspruchsvolle Anwendungen ausgelegt.
- Breiter Temperaturbereich: Funktioniert zuverlässig in Umgebungen von -25 °C bis +55 °C.
- Hochwertige Materialien: Gefertigt aus GT/gal Zn, Ms/gal Zn und gehärtetem, vernickeltem Stahl für Langlebigkeit und Zuverlässigkeit.
Die Erdungsfräsklemme mit Schraubknebel und Tellerfedern ist das ideale erdseitige Anschlusselement für deine Erdungs- und Kurzschließseile. Entwickelt nach der Norm DIN VDE 0683-100 (EN/IEC 61230), bietet sie dir die Sicherheit und Zuverlässigkeit, die du für deine Projekte benötigst. Dank des robusten Verdrehungsschutzes in der Ausführung PK 1 bleibt die Verbindung stabil und sicher, selbst unter anspruchsvollen Bedingungen. Mit einem Klemmbereich bis zu 40 mm und der Fähigkeit, Seilquerschnitte von 16 bis 95 mm² zu handhaben, ist diese Klemme vielseitig einsetzbar. Sie ist für hohe Kurzschlussströme ausgelegt und hält Temperaturen von -25 °C bis +55 °C stand, was sie zur perfekten Wahl für verschiedenste Einsatzszenarien macht. Die Verwendung hochwertiger Materialien wie GT/gal Zn und gehärtetem, vernickeltem Stahl sorgt für eine lange Lebensdauer und Zuverlässigkeit.
Produktmerkmale

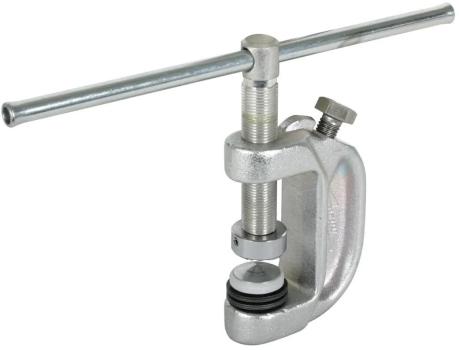

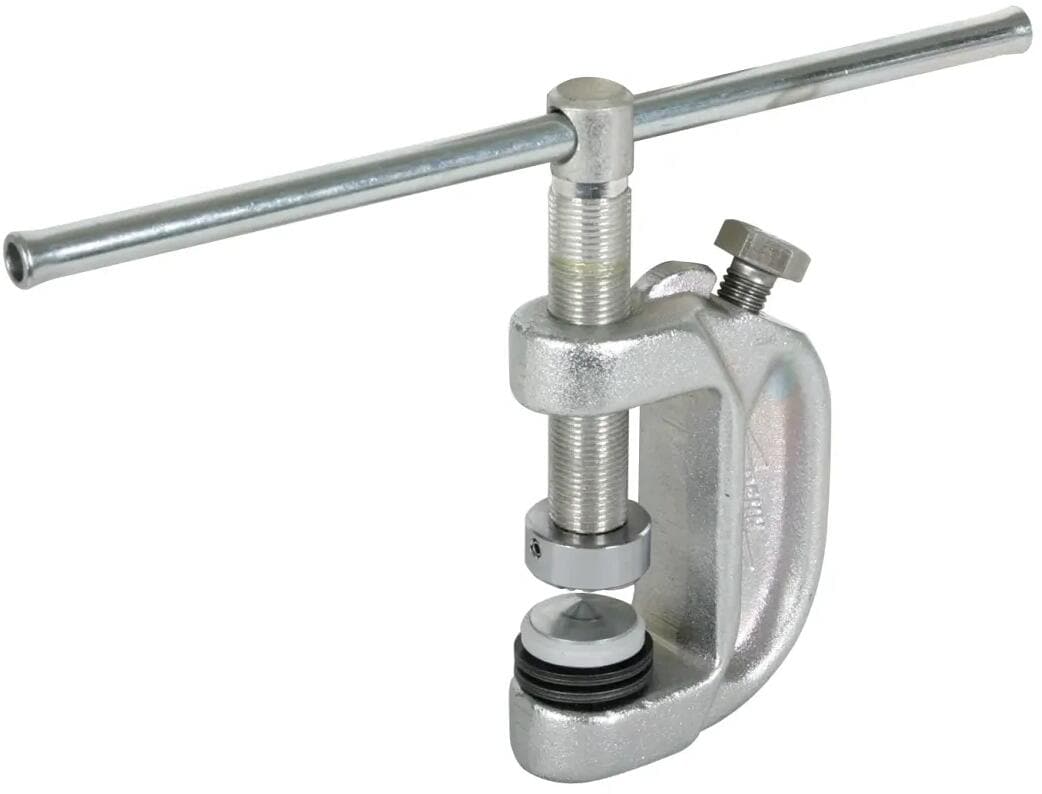

- Erdungsfräsklemme mit Schraubknebel und Tellerfedern
- Für Flachprofile als erdseitiges Anschlusselement
- Entspricht der Norm DIN VDE 0683-100 (EN/IEC 61230)
- Mit Verdrehungsschutz, Ausführung PK 1

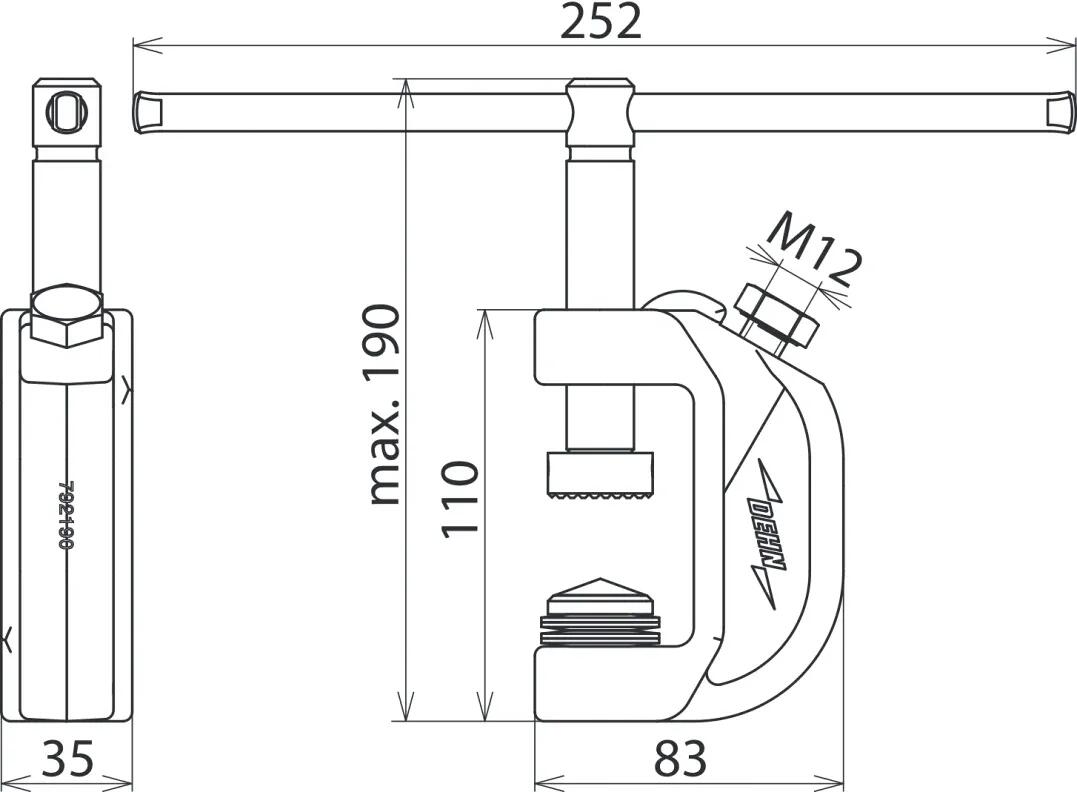

Technische Daten
- Klemmbereich: bis 40 mm
- Verdrehungsschutz: PK1
- Für Seilquerschnitt Cu: 16 ... 95 mm²
- Max. Kurzschlussstrom Ik 0,5 s: 26,5 kA
- Max. Kurzschlussstrom Ik 1 s: 18,7 kA
- Norm: DIN VDE 0683-100 (EN/IEC 61230)
- Temperaturbereich: ?25 °C ... +55 °C
- Werkstoff Klemmkörper: GT/gal Zn
- Werkstoff Spindel: Ms/gal Zn
- Werkstoff Frästeller: St, gehärtet/vernickelt
- Werkstoff Feder: Federstahl
| Produkttyp | Anschlussklemme |
