PV-Module der neusten Generation verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität können diese PV-Module im Kurzschlussfall Einschaltstrome erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen.

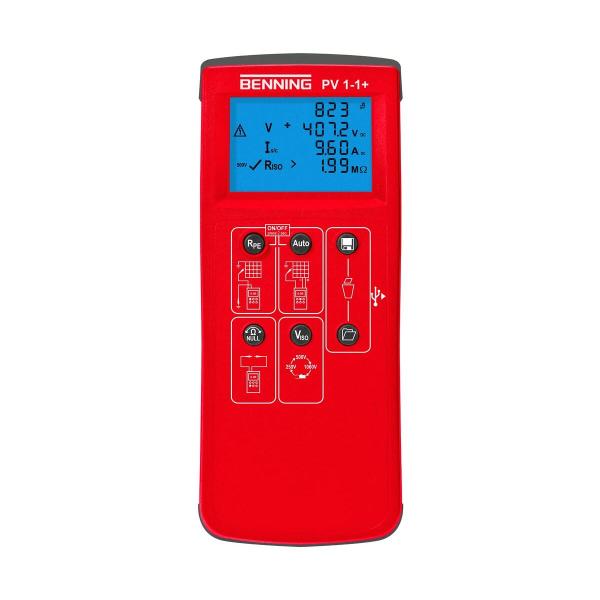

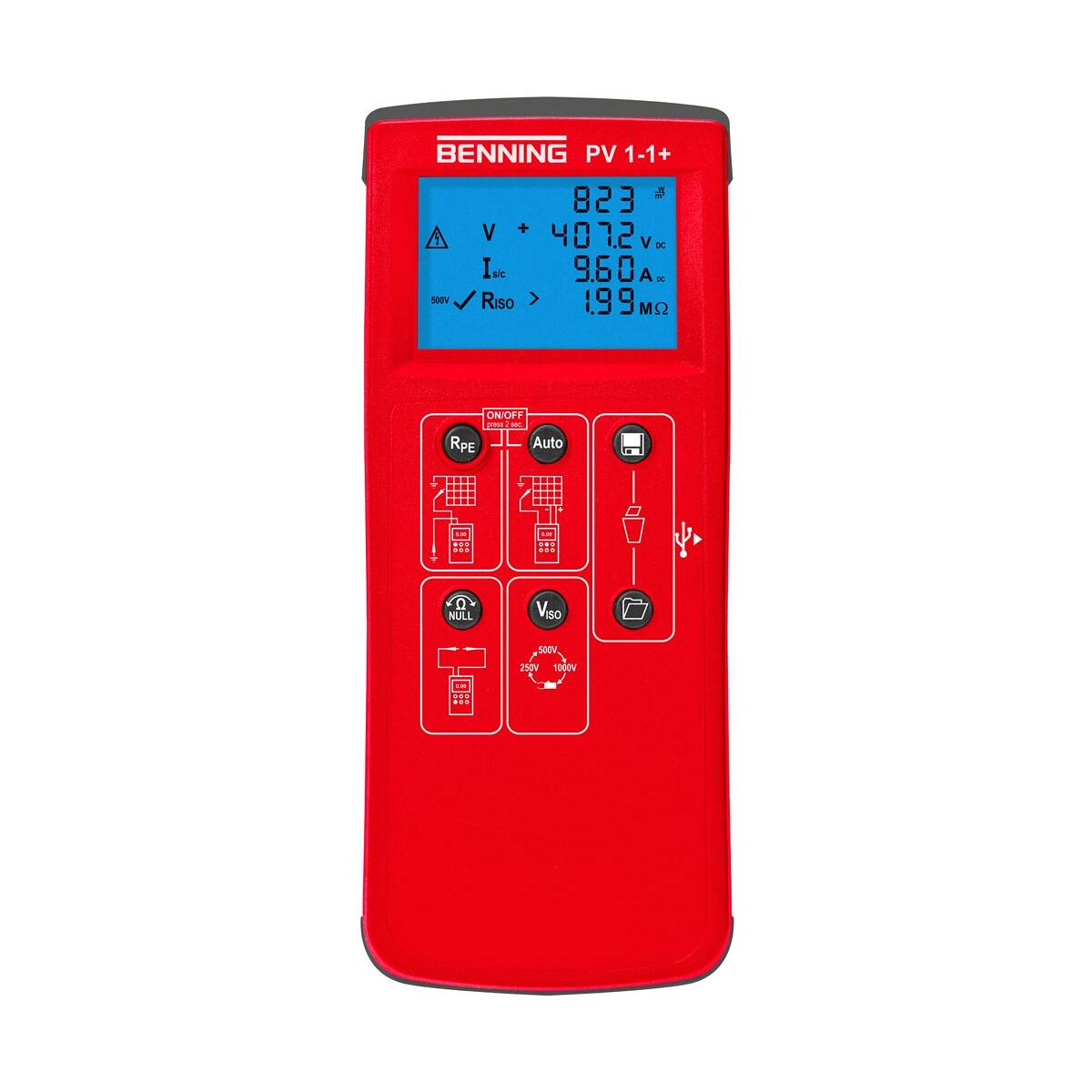

Vorteile BENNING PV 1-1+:
- Das BENNING PV 1-1+ ist eine Weiterentwicklung des BENNING PV 1-1 und bietet eine verbesserte Prüfkompatibilität von PV-Modulen der neusten Technologie mit hohen Wirkungsgraden
- Der optimierte Überlastschutz bietet einen 300 % höheren Schutz gegen transiente Kurzschlussströme verursacht durch hohe Modulkapazitäten
- Das modifizierte Gehäuse mit umlaufenden Gummischutz ermöglicht die Befestigung eines Tragegurtes für handfreies Arbeiten
- Ein Plus an Prüfkompatibilität, Ausfallsicherheit und Bedienkomfort
Technische Daten:
- Anzeige: Grafikdisplay (beleuchtet)
- Schutzleiterwiderstand: 0,05 ? ? 199 ?
- Prüfstrom: ± 200 mADC
- Leerlaufspannung: 5 V ? 1000 VDC
- Kurzschlussstrom: 0,5 A ? 15,00 ADC
- Isolationswiderstand (Riso) mit Prüfspannung 250/500/1000 V: 0,05 M? ? 199 M?
- Prüfspannung: 250 V, 500 V, 1000 VDC
- Laststrom: 0,2 A ? 40 AAC/DC (über Zange)
- Messwertspeicher mit Echtzeituhr (Datum/Uhrzeit): über 200 PV-Stränge (Automessungen)
- Schnittstelle: USB Messwertdownload) / Funk (SUN 2)
- Spannungsmessung über 4 mm Messleitung: 100 W/m² - 1250 W/m²
- PV-Modul-/Umgebungstemperatur über BENNING SUN 2: -30°C - +125°C
- Abmessungen / Gewicht: 270 x 115 x 80 mm / 1,2 kg
Inbetriebnahme-, Wiederholungsprüfung und Fehlersuche von PV-Systemen:
- Prüfung gemäß DIN EN 62446 (VDE 0126-23)
- einfach ? Bedienung über Tasten
- schnell ? Prüfung in wenigen Sekunden
- sicher ? gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
Vor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß VDE 0126-23 geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu gewährleisten.
Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 1-1+ verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.
Diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester BENNING PV 1-1+ durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.
Leistungsmerkmale:
- verständliche und eindeutige Anzeige aller Messergebnisse
- gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
- automatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)
- automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
- Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
- Messwertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des Kurzschlussstromes
- USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®
- ISO-Messergebnis mit gut / schlecht-Anzeige
- integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
- Funkanbindung ?WirelessSunLink? an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2
- direkter Anschluss an alle PV-Module mit MC4- oder ?Sunclix?-Steckverbinder
- einfache Handhabung für netzunabhängige und mobile Prüfungen
- LC-Display mit Hintergrundbeleuchtung
- automatische Abschaltung nach 60 Sekunden
- die Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehen
Messfunktionen:
- Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
- Leerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDC
- sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung
- Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+ / -) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)
- Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3, Art.-Nr. 044038)
- Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)
Deutliche Symbolik ? einfache Bedienung / Vier Schritte zur einfachen und sicheren PV-Prüfung:
- 1. trennen Sie das PV-Modul vom Wechselrichter
- 2. verbinden Sie das PV-Modul über standardisierte Steckverbinder mit dem BENNING PV 1-1+
- 3. drücken Sie die AUTO-Taste und verfolgen Sie die Messungen auf dem LCD-Display
- 4. drücken Sie die STORE-Taste, um die komplette Displayanzeige zu speichern
BENNING SOLAR Datalogger (Download-Software):
- Download der Messwerte aus BENNING PV 1-1+ im CSV-Format
- Weiterverarbeitung der Messwerte in MS Excel® möglich
- Kostenlos als Download verfügbar
Lieferumfang:
- Transport-/ Aufbewahrungstasche
- Messleitungssatz mit Prüfspitzen (L = 1,2 m, rot/schwarz)
- Krokodilklemmensatz (rot/schwarz)
- PV-Messleitungen für MC4-Steckverbinder (rot/schwarz)
- PV-Messleitungen für Sunclix-Steckverbinder (rot/schwarz)
- USB-Kabel
- 6 x 1,5 Mignon-Batterien (AA, IEC LR6)
