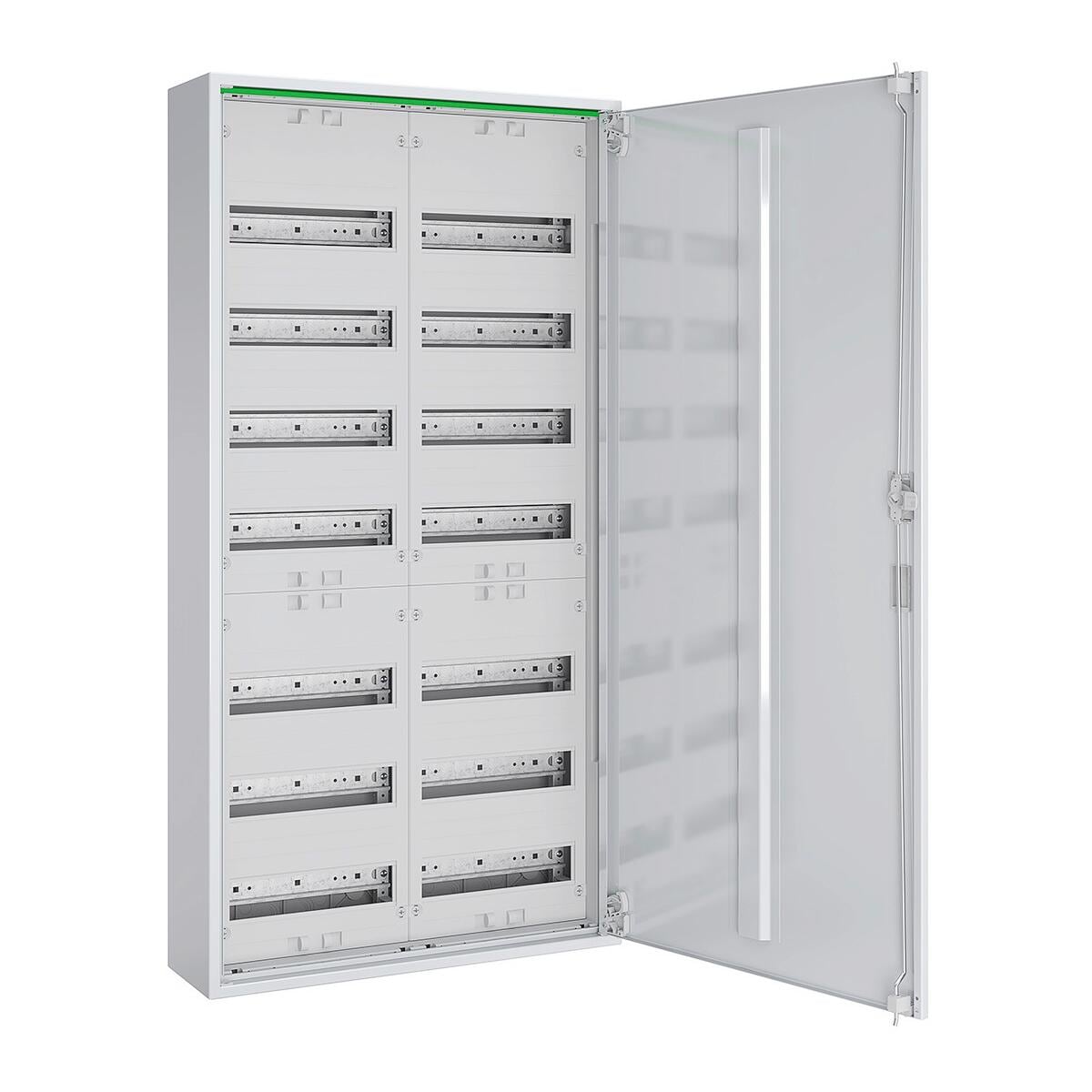

Feldverteiler AP T:160mm mit Volltür
2x7-reihig Komplettschrank REG
Komplettschrank für Aufputzmontage bestehend aus: RM-Gehäuse mit Volltür, 2x Verteilerfeld 7-reihig, 168 TE, für Reiheneinbaugeräte, mit PE/N-Steckklemmen, IP44.
Hauptmerkmale:
- Breite [mm]: 550
- Höhe [mm]: 1100
- Tiefe [mm]: 160
- Bauhöhe: 7
- Feldbreite: 2
- Anzahl Reihen: 2 x 7-reihig
- Anzahl Teilungseinheiten: 168
- Anzahl der N/N-Klemmen: 8 x (Zugbügelklemmen 3 x 2,5 ? 16 mm² und Steckklemmen 10 x 1,5 ? 4 mm²)
- Anzahl der PE-Klemmen: 2 x( Zugbügelklemmen 6 x 2,5 ? 16 mm² und Steckklemmen 21 x 1,5 ? 4 mm²)
- Einsatzbereich: innen
- Farbe: verkehrweiß
- RAL-Ton: 9016
Zusatzmerkmale:
- Schrankmontage: Aufputz
- Kabeleinführung: unten und oben
- Anzahl Türen: einfach
- Türmaterial: Stahlblech
- Türausführung: Volltür
- Türöffnungsseite: rechts oder links
- Türöffnungswinkel [°]: 110
- Montagehalterung: Aufputz
- Mauerkasten: Stahlblech
Elektrische Daten:
- Bemessungsspannung AC Un [V]: 400
- Nennstrom In [A]: 250
- Bemessungsbetriebstrom Inc [A]: 238
- Bemessungsstoßstromfestigkeit Icc [A]: 36
- Bemessungsfrequenz fn [Hz]: 50/60
- Schutzklasse: II (schutzisoliert)
- IP-Schutzart: IP44
- Stoßfestigkeitsgrad IK-Code: IK10
- Überspannungskategorie: III
Umgebungsbedingungen:
- Umgebungstemperatur Mittelwert [°C]: 35
- Umgebungstemperatur bei Betrieb min. [°C]: -5
- Umgebungstemperatur bei Betrieb max. [°C]: 40
| Höhe [mm] | 1100 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 160 |
| Felder | 2 |
