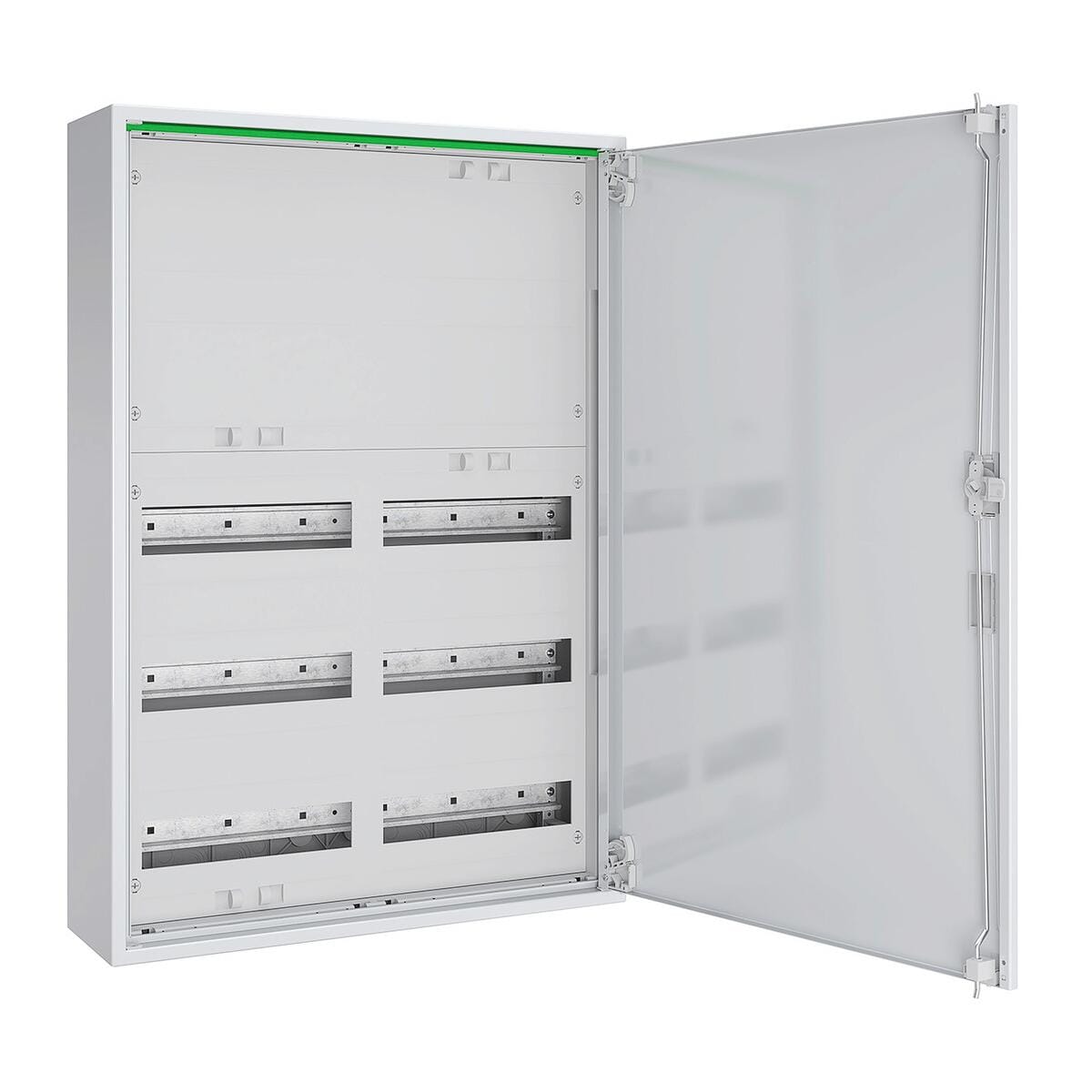

Feldverteiler AP T:160mm mit Volltür
72TE-REG / 48TE-Klemmen 2x3-reihig
Komplettschrank für Aufputzmontage bestehend aus: RM-Gehäuse mit Volltür, 2x Verteilerfeld 3-reihig, 72 TE, für Reiheneinbaugeräte, mit geschlossener Abdeckung und isolierten Gerätetragschienen für Reihenklemmen, IP44.
Hauptmerkmale:
- Breite [mm]: 550
- Höhe [mm]: 800
- Tiefe [mm]: 160
- Bauhöhe: 5
- Feldbreite: 2
- Anzahl Reihen: 2 x 3-reihig
- Anzahl Teilungseinheiten: 72
- Einsatzbereich: innen
- Farbe: verkehrweiß
- RAL-Ton: 9016
Zusatzmerkmale:
- Schrankmontage: Aufputz
- Kabeleinführung: unten und oben
- Anzahl Türen: einfach
- Türmaterial: Stahlblech
- Türausführung: Volltür
- Türöffnungsseite: rechts oder links
- Türöffnungswinkel [°]: 110
- Montagehalterung: Aufputz
- Mauerkasten: Stahlblech
- Gerätetragschiene: isoliert
Elektrische Daten:
- Bemessungsspannung AC Un [V]: 400
- Nennstrom In [A]: 250
- Bemessungsbetriebstrom Inc [A]: 238
- Bemessungsstoßstromfestigkeit Icc [A]: 36
- Bemessungsfrequenz fn [Hz]: 50/60
- Schutzklasse: II (schutzisoliert)
- IP-Schutzart: IP44
- Stoßfestigkeitsgrad IK-Code: IK10
- Überspannungskategorie: III
Umgebungsbedingungen:
- Umgebungstemperatur Mittelwert [°C]: 35
- Umgebungstemperatur bei Betrieb min. [°C]: -5
- Umgebungstemperatur bei Betrieb max. [°C]: 40
| Höhe [mm] | 800 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 160 |
| Felder | 2 |
