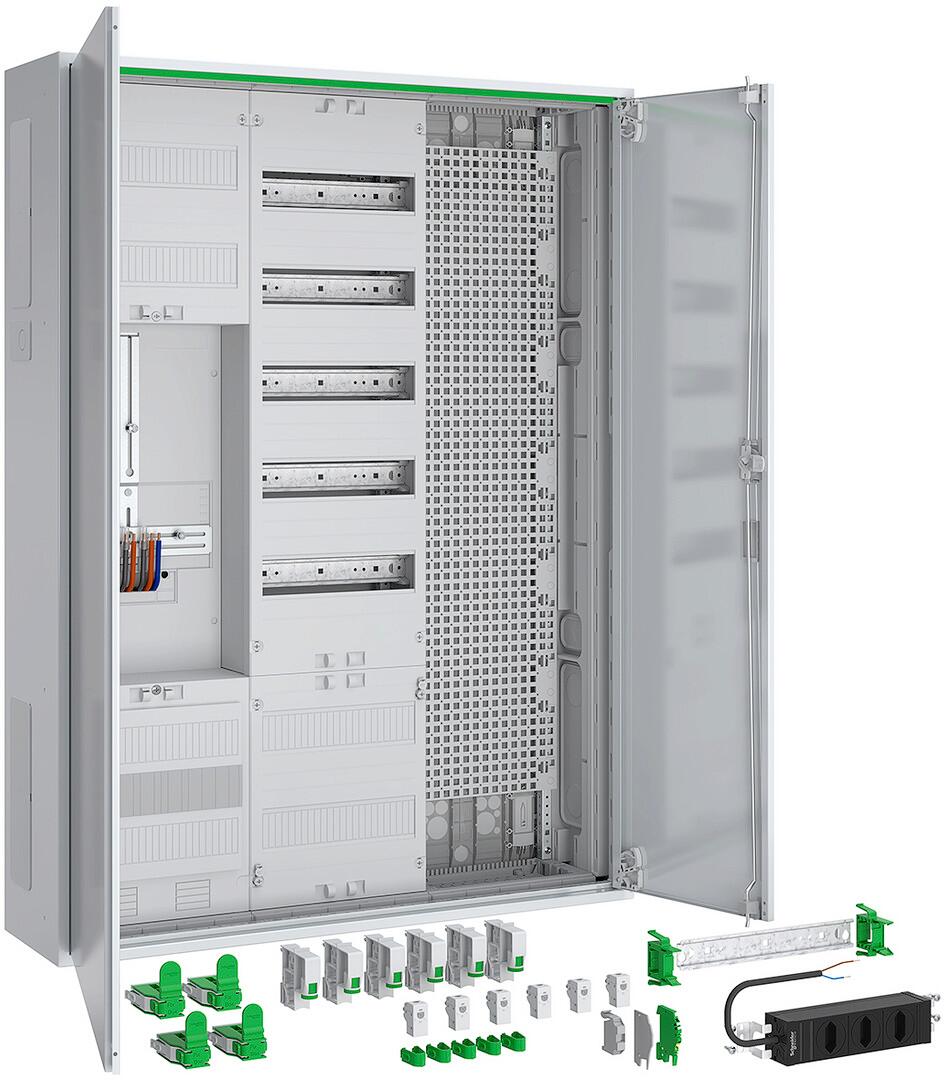

ABN ABNRS307Z0171 Zählerschrank 3Pkt 1 Zählerfeld, 1 Verteilerfeld, 1APZ, HLAK/Kanal/Media, LexCom, IP44, SKII, 5-polig, 800x1100x210mm
ABN ABNRS307Z0171 Zählerschrank 3Pkt 1 Zählerfeld, 1 Verteilerfeld, 1APZ, HLAK/Kanal/Media, LexCom, IP44, SKII, 5-polig, 800x1100x210mm
Komplettschrank Bestehend aus:
- 1x 3-Punkt-Zählerplatz verdrahtet mit 5-poliger Hauptleitungsabzweigklemme und Steuerleitungskanal, Sammelschienensystem 5-polig
- 5x Anschlussklemmen 16 mm², kein Zählerreserveplatz
- 1x Verteilerfeld 5-reihig mit APZ-Raum inkl. RJ45-Schnittstelle
- 1x Multimediafeld LexCom Home bestehend aus: 6x Module, Keystones, S-One; 6x Modulhalter, Fix RJ45; 5x Kabelhalter, Fix Cable; 4x Gerätehalter, Fix Box; 1x PE-Klemme, 2,5 mm²; 1x 3-fach-Steckdose mit Euroeinsätzen
Technische Daten
Hauptmerkmale
- Breite in mm: 750
- Höhe in mm: 1050
- Tiefe in mm: 210
- Bauhöhe: 7
- Feldbreite: 3
- Anzahl Reihen: 5
- Anzahl Teilungseinheiten: 60
- Ausführung Messplatz: eHZ-Stecktechnik
- Anzahl der PE-Klemmen: 1x (Zugbügelklemmen 6 x 1,5 ? 16 mm² und Steckklemmen 20 x 1,5 ? 4 mm² starr/ 20 x 1,5 - 2,5 mm² flexibel)
- Anzahl der PE/N Klemmen: 1x (Zugbügelklemmen 6 x 2,5 ? 16 mm² und Steckklemmen 21 x 1,5 ? 4 mm² starr/ 21 x 1,5 - 2,5 mm² flexibel)
- Einsatzbereich: innen
- Farbe: Verkehrsweiß
- RAL-Ton: 9016
Zusatzmerkmale
- Schrankmontage: Wandgehäuse
- Kabeleinführung: unten und oben
- Anzahl Türen: zweifach
- Türmaterial: Stahlblech
- Türausführung: Volltür
- Türöffnungseite: rechts oder links
- Türöffnungswinkel 120
- Anzahl Schlösser: 1
- Normen: DIN 0603
- Montageart: Wandmontage
Elekrische Daten
- Bemessungspannung: 400V
- Bemessungstoßspannungsfestigkeit: 1 kV
- Bemessungsstrom: 63A
- Bemessungsfrequenz: 50/60Hz
- RDF bei Dauerbelastung: 0
- Verlustleistung: 97W
- Schutzklasse: II (schutzisoliert)
- IP-Schutzklasse: IP44
- Stoßfestigkeitsgrad: IK09
- Überspannungskategorie: III
Umgebungsbedingungen
- Umgebungstemperstur Mittelwert 35°C
- Umgebungstemperatur bei Betrieb min -5 °C
- Umgebungstemperatur bei Betrieb max 40°C
- Relative Luftfeuchtigkeit dauerhaft: 50%
- Relative Luftfeuchtigkeit kurzeitig: 100%
Höhe [mm] | 1100 |
Breite [mm] | 800 |
Schutzart | IP44 |
Tiefe [mm] | 210 |
Felder | 3 |
