Highlights
- VDE zertifiziert: Die S750DR Haupt-Leitungsschutzschalter sind nach IEC / EN 60947-2 zertifiziert und bieten höchste Sicherheit.
- Vielseitige Anwendung: Ideal als Gruppen- oder Vorsicherungsautomat in Hauptverteilungen oder Schaltanlagen.
- Hohe Schaltleistung: Mit einem Bemessungs-Grenzkurzschlussausschaltvermögen von 25 kA bei 400 V AC.
- Flexible Einspeisung: Die Einspeisung kann beliebig erfolgen, was eine einfache Installation ermöglicht.
- Robuste Bauweise: Schutzart IP20 und vibrationsfest nach IEC/EN 60068-2-6.
- Umweltfreundlich: RoHS und REACH konform, ohne schädliche Stoffe.

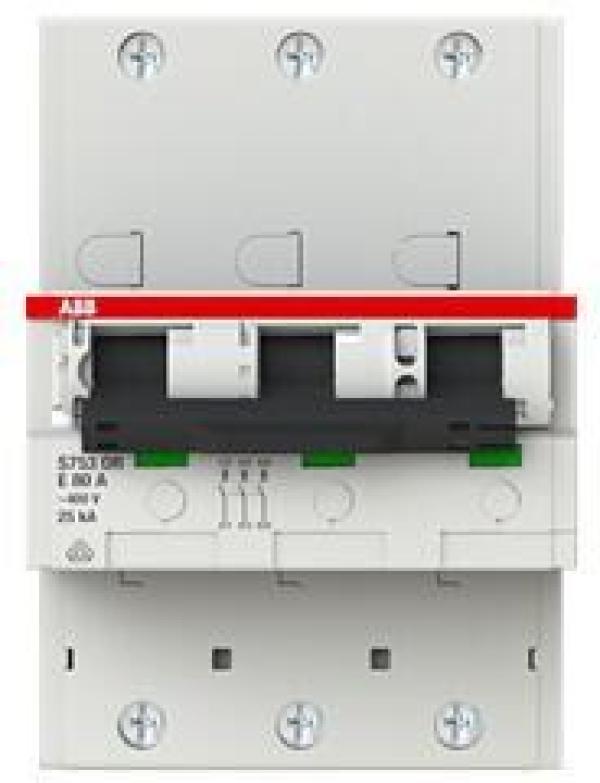

Die S750DR Haupt-Leitungsschutzschalter sind die perfekte Wahl für alle, die auf der Suche nach einem zuverlässigen und leistungsstarken Schutz für ihre elektrischen Anlagen sind. Diese Schalter sind nicht nur VDE zertifiziert, sondern bieten auch eine beeindruckende Schaltleistung von bis zu 25 kA bei 400 V AC. Dank ihrer flexiblen Einspeisung und der Möglichkeit, sie beliebig zu montieren, sind sie besonders einfach zu installieren und vielseitig einsetzbar. Mit ihrer robusten Bauweise und der Schutzart IP20 sind die S750DR Schalter bestens für den Einsatz in anspruchsvollen Umgebungen geeignet. Sie sind vibrations- und schockfest und halten auch extremen Temperaturen stand. Darüber hinaus sind sie umweltfreundlich, da sie den RoHS- und REACH-Richtlinien entsprechen und keine schädlichen Stoffe enthalten. Vertraue auf die S750DR, um deine elektrischen Anlagen sicher und effizient zu schützen.
Produktmerkmale
- Trennfunktion vorhanden
- Schaltstellungsanzeige: Rot AN / Grün AUS
- Anzahl Pole: 3P
- Typ Schraubklemme: Kabelklemme
- Zubehör anbaubar
- Empfohlener Schraubendreher: Kreuzschlitz Nr. 2 Pozidriv, Schlitz 1 x 5.5
- Anschlussmöglichkeit: flexibel mit Aderendhülse, flexibel, starr, mehrdrähtig (jeweils 2.5 ... 50 mm²)
- Anlagegröße: nach DIN 43880, Größe 3
- Montageart: DIN-Schiene
- Einbaulage: beliebig
Technische Daten
- Bemessungsbetriebsspannung: 400 V AC
- Bemessungsisolationsspannung (Ui): 690 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV auf 2000 m, 8 kV auf Meereshöhe
- Bemessungsstrom (In): 80 A
- Bemessungsschaltvermögen: 25 kA bei 400 V AC
- Bemessungsfrequenz (f): 50 / 60 Hz
- Verlustleistung: 10.5 W pro Pol bei Bemessungsbedingungen
- Überspannungskategorie: IV
- Umgebungstemperatur: Betrieb -25 ... +55 °C, Lagerung -40 ... +70 °C
- Schutzart: IP20, eingebaut im Verteiler mit Abdeckung IP40
- Verschmutzungsgrad: 3
- Klimafestigkeit: 28 Zyklen bei 55 °C / 90-96 % und 25 °C / 95-100 %
- Vibrationsfestigkeit: 20 Zyklen bei 0,8 In: 2g 5 ... 150 ... 5 Hz
- Schockfestigkeit: 30g 3 Schocks 11 ms
Maße & Gewicht
- Breite: 89 mm
- Höhe: 130 mm
- Tiefe: 96 mm
- Nettogewicht: 1.1 kg
| Produkttyp | Einbauschalter |
| Nennstrom[A] | 80A |
