Highlights
- VDE zertifiziert: Erfüllt die strengen Anforderungen der IEC / EN 60947-2 Norm.
- Volle Selektivität: Dank einzigartiger Energiebegrenzung im Fehlerfall.
- Spannungsunabhängig: Kein Neutralleiteranschluss oder Hilfsenergie erforderlich.
- Hutschienenbefestigung: Einfache Installation auf 40mm Sammelschienen-Systemen.
- Vielseitige Anwendung: Ideal für Industrie, Zweckbau und sicherheitsrelevante Bereiche.
- Robuste Bauweise: Zuverlässige Schutzfunktion unabhängig von Netzstörungen.

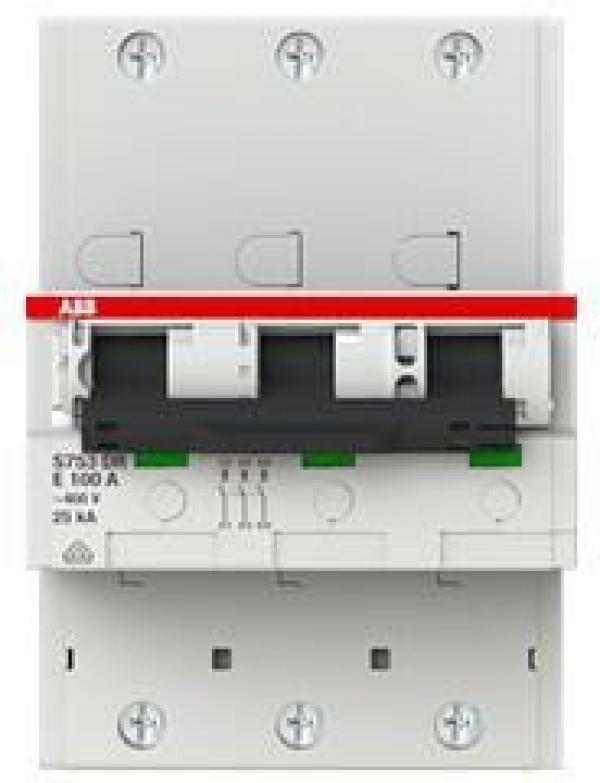

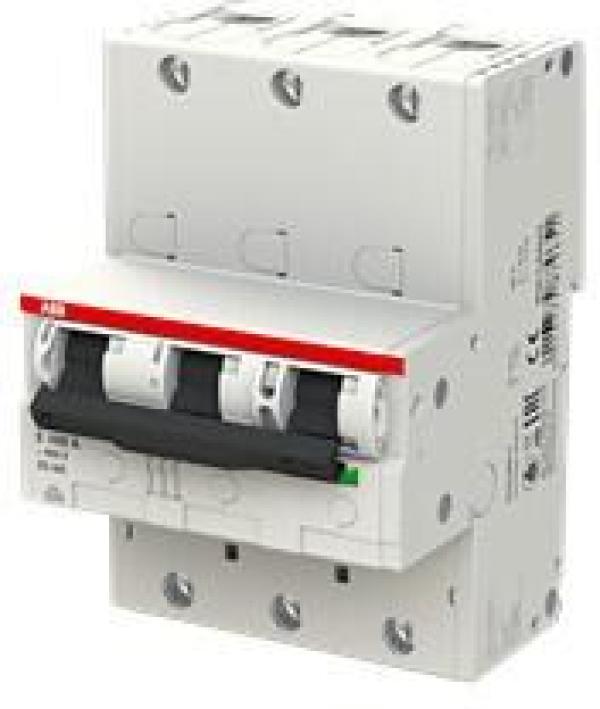

Der S750DR Haupt-Leitungsschutzschalter ist die perfekte Wahl für alle, die auf der Suche nach einem zuverlässigen und leistungsstarken Schutzschalter sind. Mit seiner VDE-Zertifizierung nach IEC / EN 60947-2 bietet er höchste Sicherheit und Zuverlässigkeit. Egal ob in Industrieanlagen, Zweckbauten oder sicherheitsrelevanten Bereichen ? dieser Schutzschalter sorgt für eine hohe Anlagenverfügbarkeit und schützt effektiv vor Überstrom. Dank seiner einzigartigen Energiebegrenzung bietet der S750DR eine vollständige Selektivität für vor- und nachgeschaltete Schutzvorrichtungen. Er benötigt keinen Neutralleiteranschluss und funktioniert spannungsunabhängig, was ihn besonders flexibel und einfach in der Handhabung macht. Die Installation auf Hutschienen ist unkompliziert und durch den Sammelschienenadapter S750DR-QA wird die Montage auf einem 40mm Sammelschienen-System zum Kinderspiel.
Produktmerkmale
- Trennfunktion: Ja
- Schaltstellungsanzeige: Rot AN / Grün AUS
- Anzahl Pole: 3P
- Anzugsdrehmoment: 2.5 ... 3 N·m
- Typ Schraubklemme: Kabelklemme
- Zubehör anbaubar: Ja
- Anschlussmöglichkeit: flexibel mit Aderendhülse 2.5 ... 50 mm², flexibel 2.5 ... 50 mm², starr 2.5 ... 50 mm², mehrdrähtig 2.5 ... 50 mm²
- Anlagegröße: (nach DIN 43880) 3
- Anschlussart: Schraubklemme
Technische Daten
- Isolationsprüfspannung: 50/60 Hz - 1 min 2 kV
- Bemessungs-Grenzkurzschlussausschaltvermögen (Icu): (400 V AC) 25 kA
- Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen I?m (Ics): (400 V AC) 12.5 kA
- Einspeisung: Beliebig
- Auslösecharakteristik: E (selektiv)
- Bemessungsbetriebsspannung: 400 V AC
- Bemessungsisolationsspannung (Ui): (nach IEC / EN 60664-1) 690 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV auf 2000 m, 8 kV auf Meereshöhe 9.8 kV
- Eingangsspannungsart: AC
- Bemessungsstrom (In): 100 A
- Bemessungsschaltvermögen: (400 V AC) 25 kA
- Bemessungsfrequenz (f): 50 / 60 Hz
- Verlustleistung: bei Bemessungsbedingungen pro Pol 12 W
- Überspannungskategorie: IV
| Produkttyp | Ausschalter |
| Nennstrom[A] | 100A |
