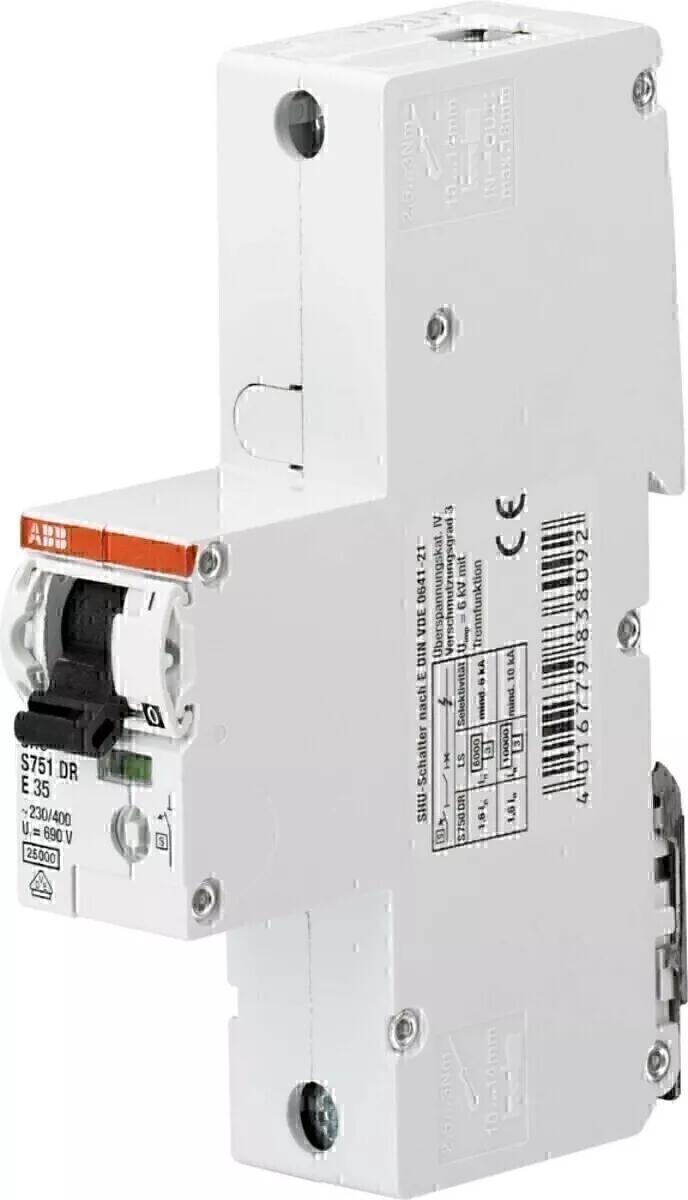

Selektive Haupt-Sicherungsautomaten der Baureihe S750DR
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
Technische Daten
- Auslösecharakteristik: E (selektiv)
- Funktion: einpolig schaltend
- Trennfunktion: Ja
- Bemessungsbetriebsspannung: 230 / 400 V AC
- Bemessungsisolationsspannung (Ui): (nach IEC / EN 60664-1) 690 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV auf 2000 m, 8 kV auf Meereshöhe, 9.8 kV
- Isolationsprüfspannung: 50/60 Hz-1 min: 2 kV
- Bemessungsstrom (In): 35 A
- Bemessungsschaltvermögen: (230 / 400 V AC) 25 kA
- Bemessungsfrequenz (f): 50 / 60 Hz
- Verlustleistung: bei Bemessungsbedingungen pro Pol 6.3 W
- Einspeisung: Beliebig
- Schaltstellungsanzeige: Rot AN / Grün AUS
- Anzahl Pole: 1P
- Überspannungskategorie: IV
- Anzugsdrehmoment: 2.5 ... 3 N·m
- Montageart: DIN-Schiene
- Typ Schraubklemme: Kabelklemme
- Bedienteilkennzeichnung: I/O
- Montage auf DIN-Schiene: TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
- Einbaulage: Position 1 bis 6 beliebig
- Empfohlener Schraubendreher: Kreuzschlitz Nr. 2 Pozidriv, Schlitz 1 x 5.5
- Zubehör anbaubar: Ja
- Anschlussmöglichkeit: flexibel mit Aderendhülse 2.5 ... 50 mm², flexibel 2x 0.5 ... 1.5 mm², flexibel 2.5 ... 50 mm², starr 2x 0.5 ... 1.5 mm², starr 2.5 ... 50 mm², mehrdrähtig 2.5 ... 50 mm²
- Anlagegröße: (nach DIN 43880) 3
- Anschlussart: Schraubklemme
| Produkttyp | SLS-Schalter |
| Produktart | für Sammelschienenmontage |
| Bemessungsstrom [A] | 35 |
| Charakteristik | E |
