Produktmerkmale:

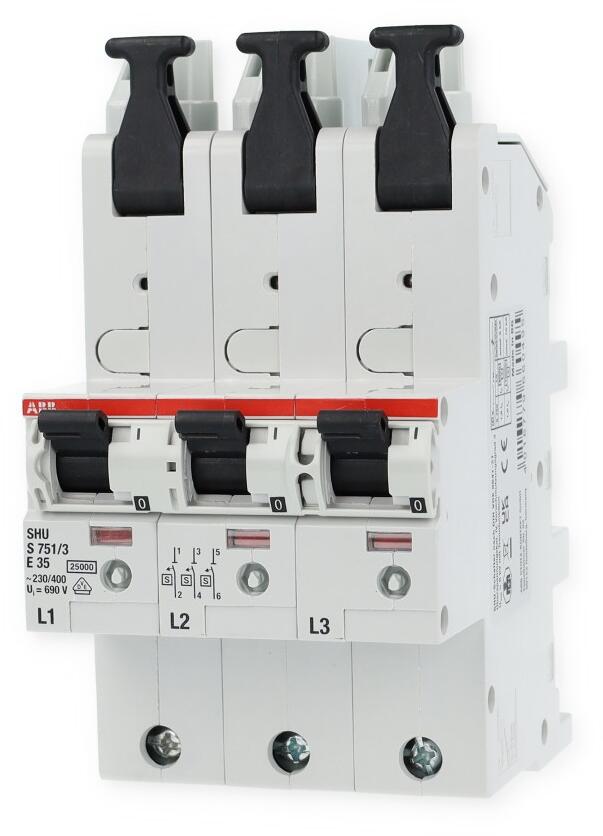

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion.
Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
Technische Daten:
- Montageart DIN-Schiene
- Frequenz 50 Hz
- Bemessungsstrom 35 A
- Bemessungsspannung 400 V
- Auslösecharakteristik E (SLS Hauptleitungsschutzschalter)
- Bemessungsisolationsspannung Ui 690 V
- Polzahl 3
- Bemessungsabschaltvermögen 25 kA
- Baugröße (nach DIN 43880) 6
- Überspannungskategorie 4
- Verschmutzungsgrad 3
- Bemessungsstoßspannungsfestigkeit 6 kV
- Schutzart (IP) IP40
| Produkttyp | SLS-Schalter |
| Produktart | für Sammelschienenmontage |
| Bemessungsstrom [A] | 35 |
| Charakteristik | E |
