Produktmerkmale:

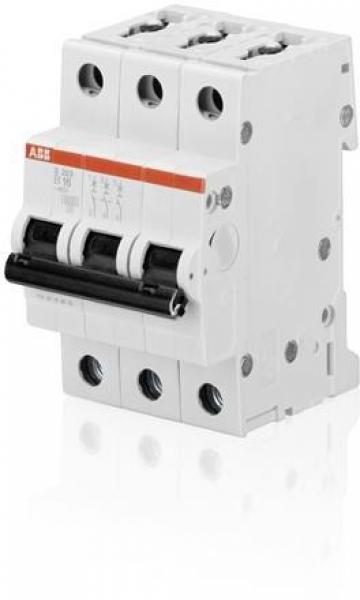

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
technische Daten:
- Maße (HxBxT): 88 x 52,5 x 69 mm
- Gewicht: ca. 375 g
- Anzahl Pole: 3
- Bemessungsstrom: 10 A
- Auslösecharakteristik: B
- Bemessungsbetriebsspannung: nach IEC 60898-1 400 V AC; nach IEC 60947-2 440 V AC
- Umgebungstemperatur: Betrieb -25 ... +55 °C, Lagerung -40 ... +70 °C
- Schockfestigkeit nach IEC 60068-2-27: 25g / 2 shocks / 13 ms
- Schwingungsfestigkeit nach IEC 60068-2-6: 5 g, 20 Frequenzzyklen bei 5?150?5 Hz bei 0,8 In
- Klimafestigkeit: 28 Zyklen, mit 55 °C / 90-96 % und 25 °C / 95-100 %
- Verlustleistung: 6,3 W; bei Bemessungsbedingungen pro Pol 2.1 W
- Bemessungsisolationsspannung (Ui): nach IEC/EN 60664-1 440 V
- Betriebsspannung: Maximum (inkl. Toleranz) 440 V AC; Maximum (inkl. Toleranz) 72 V DC; Minimum 12 V AC / 12 V DC
- Bemessungsfrequenz: 50 Hz, 60 Hz
- Bemessungsschaltvermögen: (AC) 6 kA; 6 kA (DC) kA
- Bemessungs-Grenzkurzschlussausschaltvermögen: 10 kA; 10 kA (DC) kA
- Bemessungs-Betriebskurzschlussausschaltvermögen: 7,5 kA
- Energiebegrenzungsklassen: 3
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Schaltstellungsanzeige: Rot ON / Grün OFF
- Schutzart: IP20
- Elektrische Standfestigkeit: 20000 AC Zyklen
- Mechanische Standfestigkeit: 20000 Zyklen
- Anschlussart: Schraubklemmen
- Art der Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
Anschlussmöglichkeit
- Sammelschiene 10 / 10 mm²
- Feindrähtig mit Aderendhülse 0.75 ... 25 mm²
- Feindrähtig 0.75 ... 25 mm²
- Starr 0.75 ... 35 mm²
- Mehrdrähtig 0.75 ... 35 mm²
Bemessungsstrom [A] | 10kA |
Nennstrom | 10A |
