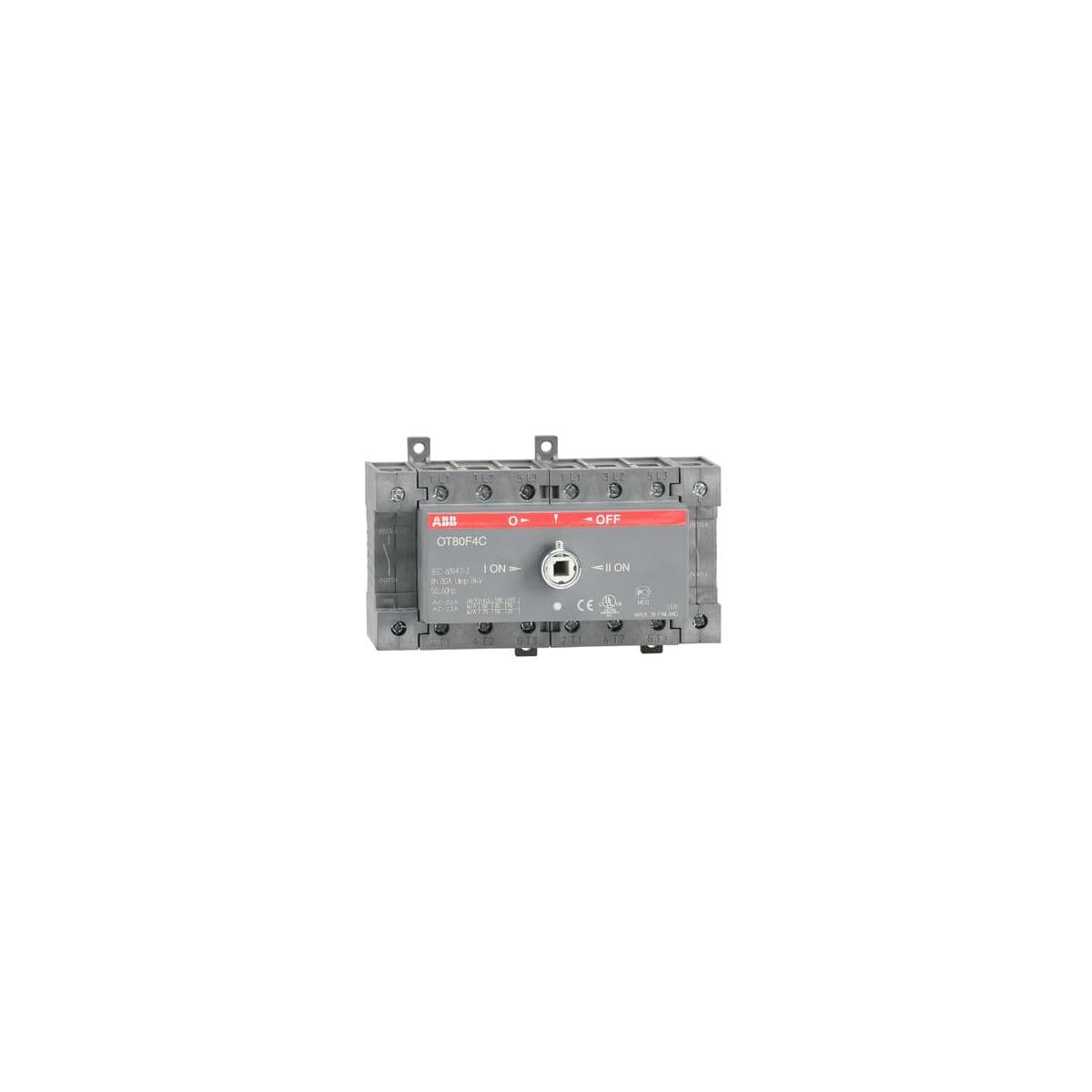

Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Platznutzung.
Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
Technische Daten:
- Polzahl: 4
- Schutzart (IP), frontseitig: IP20
- Verriegelbar: ja
- Anschlussart Hauptstromkreis: sonstige
- Ausführung als Hauptschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Bemessungsbetriebsleistung bei AC-23, 400 V: 37 kW
- Geeignet für Frontbefestigung 4-Loch: ja
- Geeignet für Verteilereinbau: ja
- Max. Bemessungsbetriebsspannung Ue bei AC: 750 V
- Gerätebauart: Einbaugerät Steckeinsatztechnik
- Bemessungsbetriebsspannung: 750 V
- Anzahl der Schalter: 1
- Bemessungskurzzeitstromfestigkeit Icw: 1,5 kA
- Farbe des Betätigungselements: schwarz
- Bemessungsdauerstrom bei AC-21, 400 V: 80 A
- Schaltleistung bei 400 V: 37 kW
- Bemessungsdauerstrom bei AC-23, 400 V: 75 A
- Schutzart (NEMA): 1
- Ausführung des Betätigungselements: sonstige
