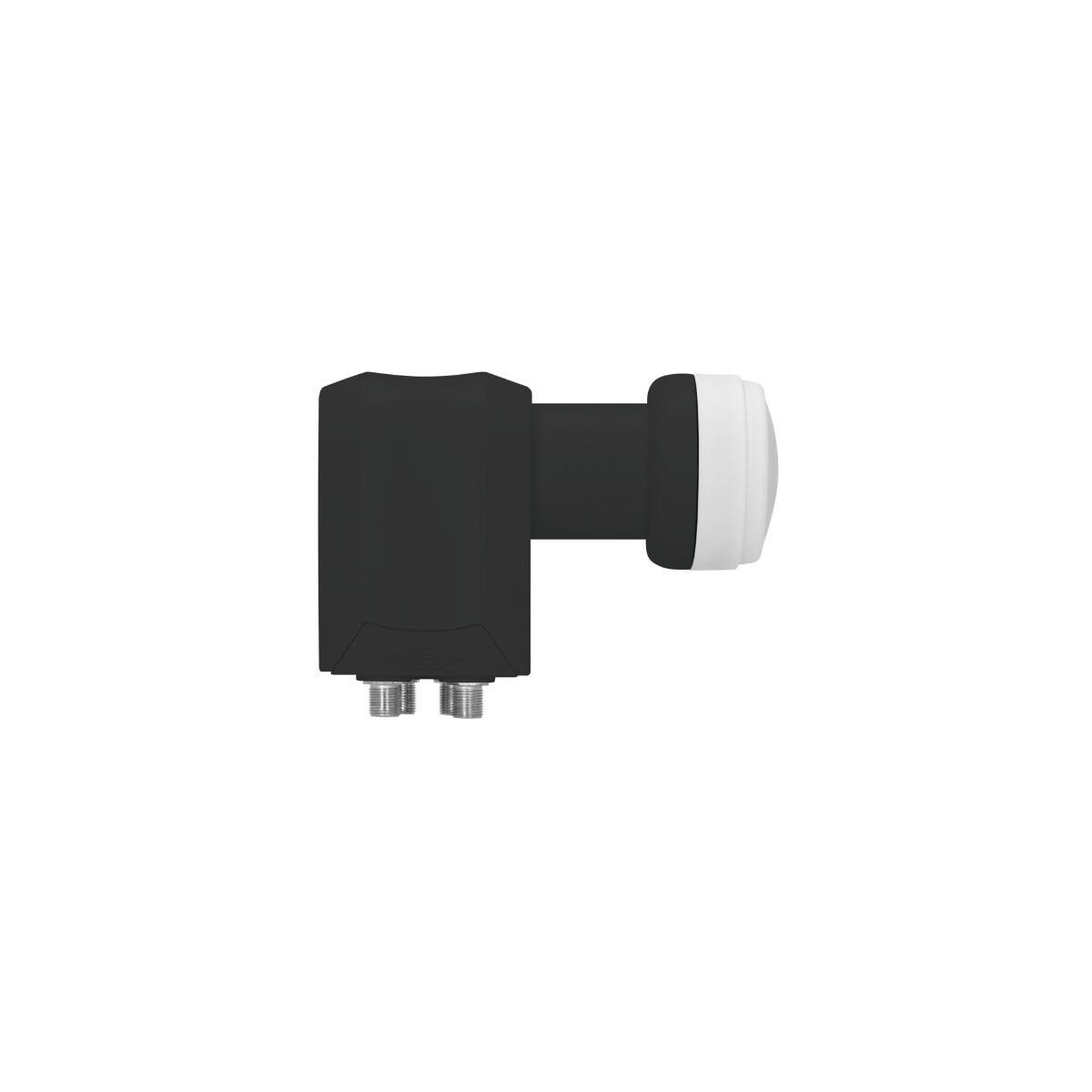

TechniSat 0000/8390 Universal-Quattro-Switch-LNB

Produktmerkmale

• Farbe: schwarz
• Gewicht (Karton) 234 g
• Gewicht (Gerät) 200 g
• Gerät (BxHxT) 5.70 x 10.10 x 12.80 cm
• Karton (BxHxT) 10.20 x 13.80 x 6.10 cm
• Umgebungstemperatur -40 ... 70 °C
• Luftfeuchtigkeit 10 ... 95 %

Lokal Oscillator

• Low-Band 9,75 GHz
• High-Band 10,6 GHz
• Genauigkeit ± 1 MHz
• Temperaturdrift ± 2.5 MHz
• Phasenrauschen -85 dBc/Hz @10kHz

LNB-Steuerung

• Vertikal 10.5 ... 14,5 V
• Horizontal 16 ... 22 V
• Bandumschaltung 22 kHz

Ausgangsfrequenzbereich

• Low-Band 950 ... 1950 MHz
• High-Band 1100 ... 2150 MHz

Eingangsfrequenzbereich

• Low-Band 10,7 ... 11,7 GHz
• High-Band 11,7 ... 12,75 GHz

Geeignet für

• Anzahl Orbitpositionen 1
• Anzahl Teilnehmer 4

Technische Daten

• Ausgänge 4
• Impedanz 75 ?
• Feedaufnahme 40 mm
• Anschluss-Typ F-Buchse
• Verstärkung 60 ... 65 dB
• Rauschmaß typ. 0.75 dB
• Stromverbrauch typ. 150 mA
