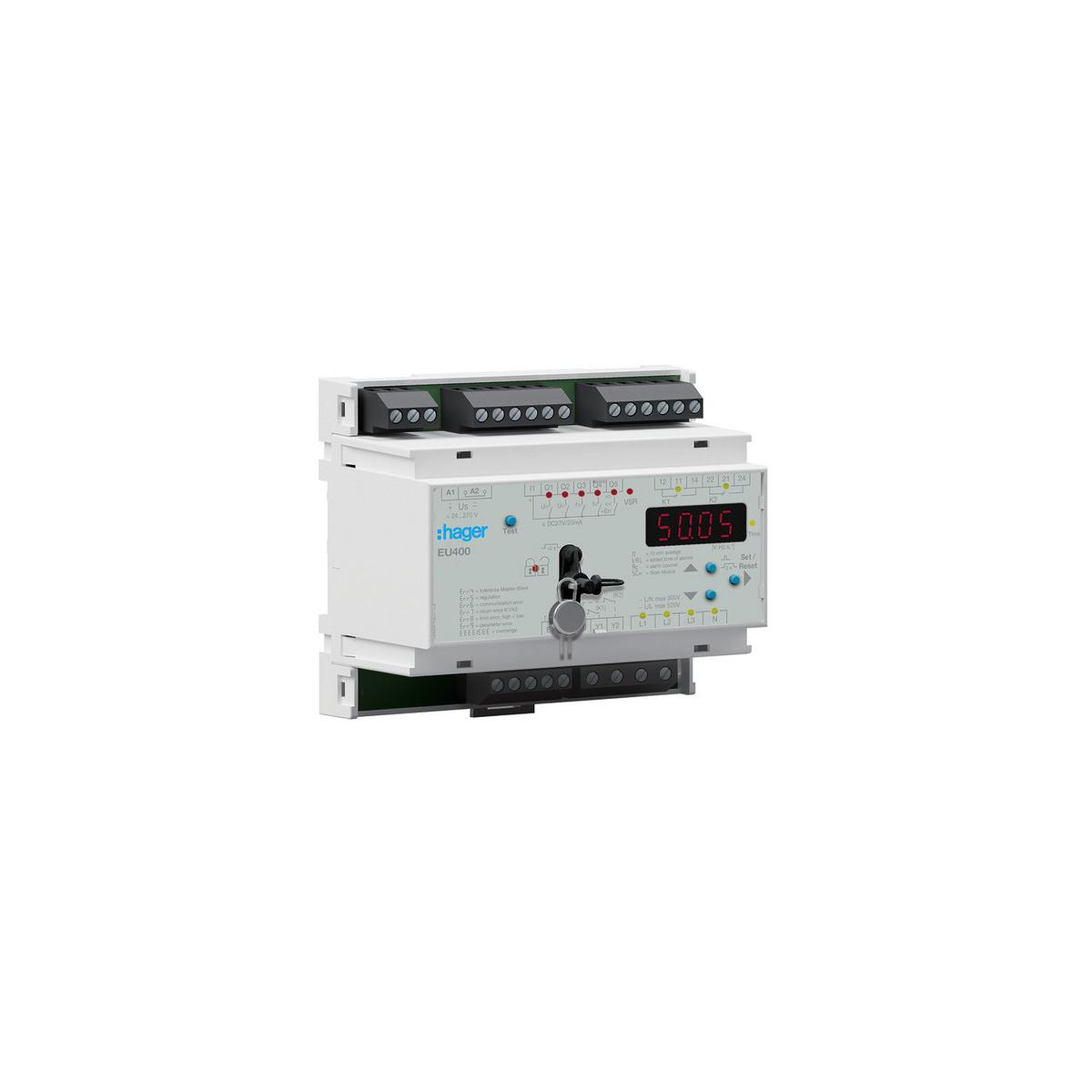

Spannungs- und Frequenzrelais, NA Schutz nach VDE AR-N 4105
Das Spannungs- und Frequenzrelais mit NA Schutz entspricht der VDE AR-N 4105. Es dient als Spannungsüberwachungsrelais zur präzisen Messung und Überwachung von Netzspannungen. Ideal für den Einsatz in Energieversorgungssystemen zur Vermeidung von Netzinstabilitäten durch schnelles Erkennen von Spannungsabweichungen und Frequenzschwankungen.
Netz- und Anlagenschutz entsprechend der VDE Anwendungsregeln VDE-AR-N 4105:2011-06 und 4105:2018-11, VDE-AR-N 4110:2018-11. Einhaltung der BDEW-Richtlinie und DIN V VDE 0126-1-1, DIN V VDE V 0126-1-1/A1. Überwachung von Über- und Unterspannung und Frequenz, 10 Minuten-Mittelwert Vektorsprungüberwachung ROCOF, Überwachung des Frequenzgradienten df/dt. Einfehlersicher mit Überwachung der Kuppelschalter Inselnetzüberwachung (passiv). Integrierte 4-stellige Digitalanzeige für Messwerte und Programmierung. Alle Werte am Gerät einstell- und ablesbar. Voreingestellte Grundprogramme entsprechend den Normen und Richtlinien, Digitalanzeige für Messwerte und Programmierung von Grenzwerten. Hysterese und Schaltzeiten für jeden Alarm einzeln einstellbar. MIN/MAX-Speicher für Messwerte, Test-Taste und Simulationsfunktion mit Messung der Schaltzeiten. Integrierter Alarmzähler für 100 Alarme, mit rel. Zeitstempel und Aufzeichnung der Alarmsummenzeit. Schaltausgänge: Ausgangsrelais 2 x 1 Wechsler, Transistorausgänge für Meldung der Schaltursache. Betriebszustands- und Alarmanzeige mit LEDs. Möglichkeit zum Codeschutz für Parameter und Plombierung für Einstellwerte.
